一．功能說明
1、供電方式：適配DC3.2V磷酸鐵鋰。一路紅外遙控輸入控制，兩路輸出：1路負載、1路指示燈。有光控功能白天LED不工作，晚上亮。上電工作默認自動模式。
2、任何模式下電池電壓低于2.6V時關閉輸出LED停止工作。
3、電池電壓過充過放保護的設定：過充電壓保護3.6V；過放電壓2.6V;
4、一顆LED指示燈，充電時LED指示燈閃，不充電時ON狀態下常亮，OFF狀態下指示燈滅。
5、開機狀態下按任一搖控器鍵，燈具收到信號都會閃一下表示收到信號。

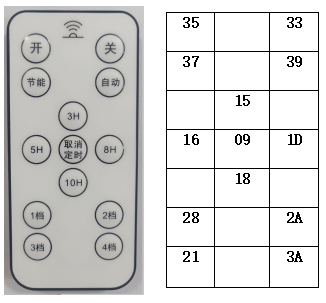

遙控功能介紹：
開 鍵：LED以50%的亮度，亮時60秒后轉換到自動鍵狀態工作。按鍵觸發后有閃一下提示。關按鍵除外，所有按鍵在開鍵ON狀態下有效。
關 鍵：關閉輸出，關閉所有功能。
自動鍵：光控功能有效，白天不工作，晚上亮。開啟后先第一段LED以40%亮度工作20分鐘后進入第二段100%亮度工作60分鐘，再第三段90%亮度工作100分鐘，再第四段80%亮度工作60分鐘，再第五段50%亮度工作120分鐘，再第六段30%亮度工作180分鐘，再到第七段40%亮度工作30分鐘，再到第八段20%亮度工作到天亮光控滅燈，有不斷電記憶，每次白天轉為晚上時都是從第一段40%亮度工作20分鐘開始。
節能鍵：光控功能有效，白天不工作，晚上亮。開啟后先第一段LED以40%亮度工作20分鐘后進入第二段100%亮度工作60分鐘，再第三段90%亮度工作100分鐘，再第四段80%亮度工作60分鐘，再第五段50%亮度工作120分鐘，再第六段5%亮度工作180分鐘，再到第七段70%亮度工作30分鐘，再到第八段30%亮度工作到天亮光控滅燈，有不斷電記憶，每次白天轉為晚上時都是從第一段40%亮度工作20分鐘開始。
3H鍵：光控功能有效，白天不工作晚上亮。從亮燈時計時3小時后停止工作，燈具亮度以當前模式的亮度工作。中途觸發定時鍵重新計時。有不斷電記憶，經過白天再到晚上，按上個晚上的檔位亮度或工作模式進行工作。自動模式和節能模式也可定時。
5H鍵：光控功能有效，白天不工作晚上亮。從亮燈時計時5小時后停止工作，燈具亮度以當前模式的亮度工作。中途觸發定時鍵重新計時。有不斷電記憶，經過白天再到晚上，按上個晚上的檔位亮度或工作模式進行工作。自動模式和節能模式也可定時。
8H鍵：光控功能有效，白天不工作晚上亮。從亮燈時計時8小時后停止工作，燈具亮度以當前模式的亮度工作。中途觸發定時鍵重新計時。有不斷電記憶，經過白天再到晚上，按上個晚上的檔位亮度或工作模式進行工作。自動模式和節能模式也可定時。
10H鍵：光控功能有效，白天不工作晚上亮。從亮燈時計時10小時后停止工作，燈具亮度以當前模式的亮度工作。中途觸發定時鍵重新計時。有不斷電記憶，經過白天再到晚上，按上個晚上的檔位亮度或工作模式進行工作。自動模式和節能模式也可定時。
取消定時鍵：取消定時。
亮度檔：光控功能有效，白天不工作晚上亮。共四檔亮度，
一檔30%亮度，定時中途改變亮度擋，不影響定時。
二檔50%亮度，定時中途改變亮度擋，不影響定時。
三檔70%亮度，定時中途改變亮度擋，不影響定時。
四檔100%亮10分鐘后轉為90%亮，定時中途改變亮度擋，不影響定時鍵計時。
遙控器用戶碼：AABB
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
1.6
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
3
uA
VDD=3.0V
驅動電流
Iol
20
mA
VDD=3.0V，Vol=0.6V
驅動電流
IOH
14
mA
VDD=3.0V，Voh=VDD-0.6V
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-20
25
100
℃

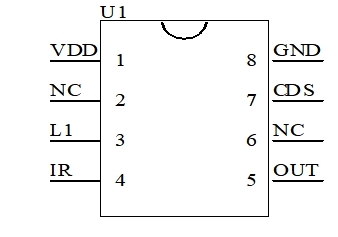

三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
NC
懸空
3
L1
指示燈，低電平有效
4
IR
紅外控制腳
5
OUT
LED輸出，高電平有效
6
NC
懸空
7
CDS
光控檢測，高為白天模式
8
GND
電源負

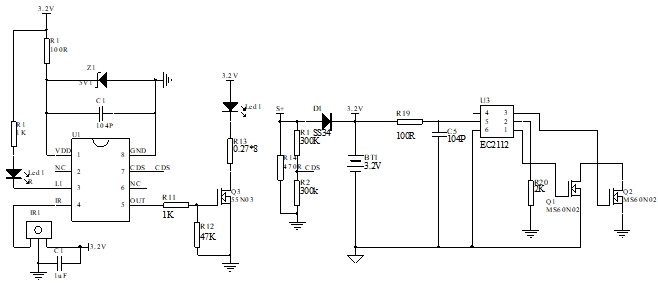

五．電路參考
六．封裝尺寸圖（SOP-8）
七．版本說明
版本
日期
描述
ECH220322-1488-4A4D
2022/4/16
V06
|
