3393-9C7F   臺燈循環定時器IC芯片功能說明

1. 1、輸入入電壓DC5V，有一個電源開關控制電源接通和斷開。

2. 2、兩種循環定時模式，兩個定時指示燈，有兩個按鍵KEY1和KEY2分別控制，

3. KEY1:12H-12H，對應指示燈LED1，     KEY2：18H-6H，對應指示燈LED2。

4. 3、一路輸出控制LED3燈串，作臺燈照明用，輸出高電平有效。

5. 4、上電LED3(臺燈)工作，不定時常亮，此時兩個定時指示燈不工作。短按一下KEY1，LED3進入12H-12H循環定時模式，LED1指示燈常亮（定時滅時LED1不會滅）。再短按一下KEY1  LED3進入不定時模式，LED1指示燈滅。短按循環。

6. 5、上電LED3(臺燈)工作，不定時常亮，此時兩個定時指示燈不工作。短按一下KEY2，LED3進入18H-16H循環定時模式，LED2指示燈常亮（定時滅時LED2不會滅）。再短按一下KEY2  LED3進入不定時模式，LED2指示燈滅。短按循環。

7. 6、工作中長按任意一個按鍵3秒，都會關機。OFF時短按任意一鍵打開，進入不定時常亮狀態，此時按任意一鍵進入對應的循環定時模式。兩按鍵在工作中可互相切換。比如在KEY1模式下按KEY2，進入18H循環定時模式。在KEY2模式下按KEY1，進入12H循環定時模式。

8. 7、有定時檢測功能，若晶體不起振或虛焊，上電后LED3亮一下滅掉，指示燈對閃。

9. 8、長按關機，進入綠色模式，功耗低。

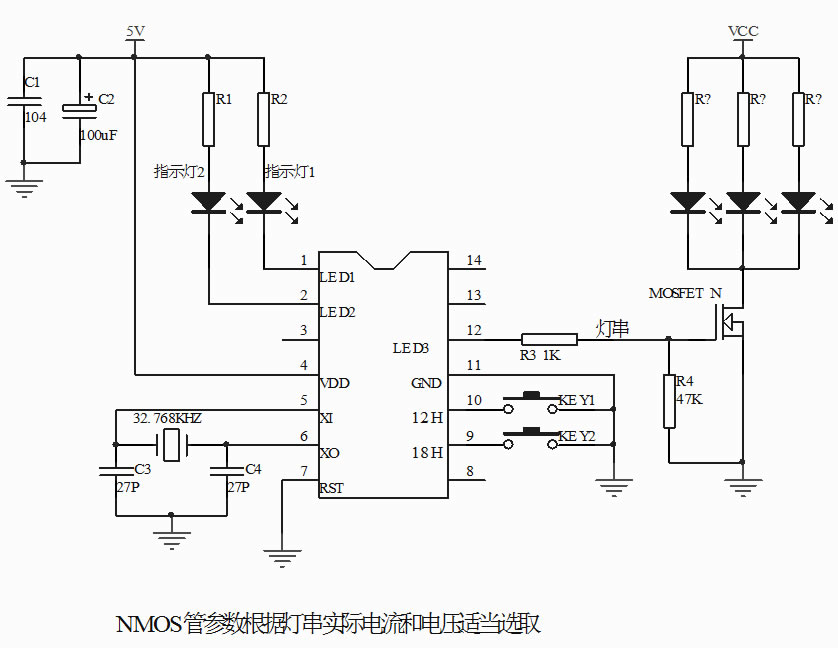

10. 9、參考電路圖：

11.

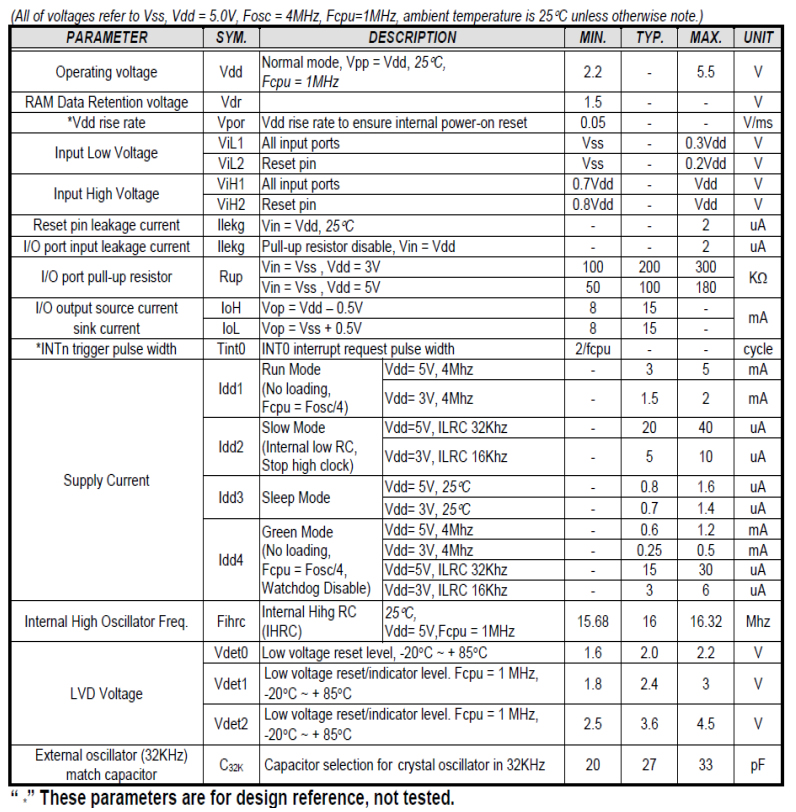

12. 10、電氣參數：

1.
