EC200910-67A146銀行塔閃燈IC芯片
一.功能說明
供電方式：DC4.5V。一路按鍵輸入控制，四路LED輸出。
上電不工作，觸發一下按鍵第1顆LED亮1秒后熄滅，再第2顆LED亮1秒熄滅、第3顆LED亮1秒熄滅，然后第4顆LED亮1秒熄滅，整個周期共4秒。中途觸發無效。
二.電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.5 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
過VDD極限電流 |
IVDDmax |
|
50 |
|
mA |
|
|
過GND極限電流 |
IGNDmax |
|
50 |
|
mA |
|
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

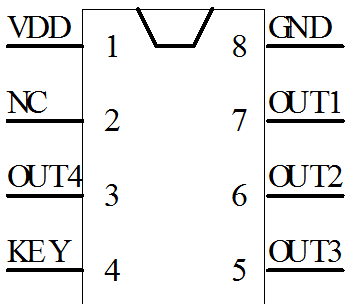

三.封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
NC |
懸空 |
|
3 |
OUT4 |
L4輸出，低電平有效 |
|
4 |
KEY |
觸發開關 |
|
5 |
OUT3 |
L3輸出，低電平有效 |
|
6 |
OUT2 |
L2輸出，低電平有效 |
|
7 |
OUT1 |
L1輸出，低電平有效 |
|
8 |
GND |
電源負 |
五.封裝尺寸圖（SOP-8）
六.版本說明
|
版本 |
日期 |
描述 |
|
EC200910-67A146 |
2020/9/18 |
V01初版 |
|
|
|
|
