EC190610-007E-9FE7 遙控定時小夜燈IC
一．功能說明
1、供電方式：3.7v鋰電池
2、撥動開關功能介紹：
關：關閉狀態，關閉所有功能。
開：常亮狀態，遙控無效。
遙控：遙控狀態，開關、定時以及亮度調節功能。
3、遙控功能介紹：
開關鍵：ON/OFF開關功能。（開機后別的按鍵才有效）
調暗－/調亮＋鍵：燈光亮度調節，10檔調光。（帶記憶功能）
15分/30分/60分鍵：定時功能，定時遙控按鍵按下后LED閃一下提示，進入定時狀，在定時過程中，
中途觸發有效。亮度“+””“-”不影響定時。
*電源管理：充滿電約8-10小時左右，帶充電指示燈（充電時紅色指示燈亮，充滿滅）支持邊充邊用，控制板內有電源管理方案。
二．電氣性能(VDD=5.0V，Ta=25℃,)
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
600 |
|
uA |
Fcpu=227.5KHz@HIRC,455KHz |
|
靜態電流 |
ISTB |
|
|
1 |
uA |
VDD=5V,LVR 關,WDT 關 |
|
驅動電流低電平輸出 |
IOL |
|
10 |
|
mA |
Vol=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
Voh=4.3V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
0 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-65 |
25 |
150 |
℃ |
|

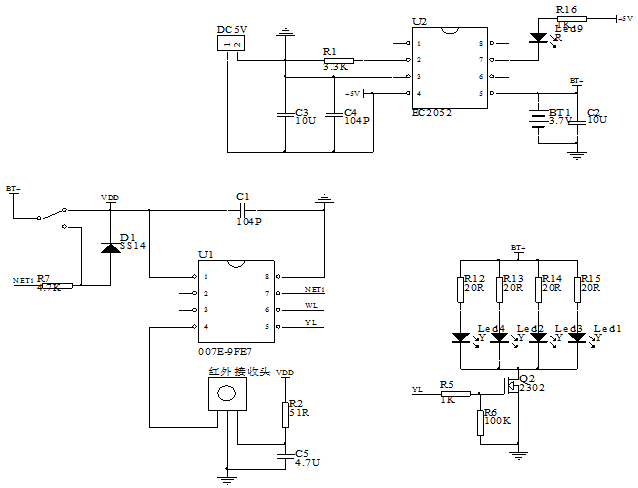

三． 參考電路圖：
三． 封裝尺寸圖：
|
