EC00714A-1 遙控LED補光燈PCBA方案

一、功能說明

主控板功能介紹

供電方式：DC12V

亮燈模式：暖光 白暖光 白光

RP1(單聯電位器調試)：旋轉電位器補光燈逐漸變化暖光-白暖光-白光；

RP2(單聯電位器帶開關)：電源開關；

RP2(單聯電位器帶開關)：旋轉電位器補光燈逐漸增強或者減弱；

UBS接口：輸出5V1A

支持遙控器

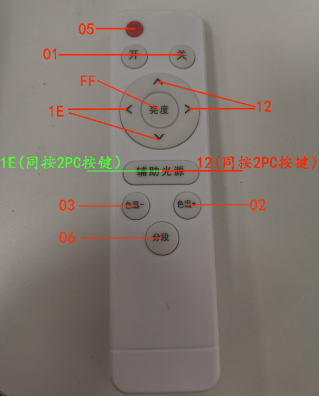

遙控器功能(用戶碼：807F）

遙控器功能介紹

開/關按鍵：按一下開，再按一下關，依次循環；帶亮度緩沖+不斷電色溫、亮度記憶（2PC按鍵碼值一樣）

夜燈按鍵(紅色按鍵)：按一下夜燈模式，冷白+暖白/亮度最低（占空比以樣品為準）

亮度調節按鍵（上下左右按鍵功能）：短按多檔調光（以樣品實測為準），長按無極調光

中鍵按鍵無功能

輔助光源按鍵（包括3PC按鍵）：左邊2個按鍵同時長按，亮度無極調光減弱；右邊2個按鍵同時長按，亮度無極調光增強；單個按鍵無功能。

色溫按鍵+/-：長按補光燈逐漸從暖光-白暖光-白光或者暖光-白暖光-白光；短按分多檔（以樣品實測為準），當單色亮度低于100%，此時短按色溫+/-鍵，需先把亮度增加至100%，方可調節色溫。

分段按鍵：短按補光燈為白光-再按為暖光-再按白暖光，最亮模式（帶亮度緩沖）
