EC20032402-V01-2992長按1.5秒開關機芯片 一. 功能說明 供電方式:DC 3.7V可充電鋰電池 上電不工作, 輸出高電平 KEY:長按 1.5 秒開機,輸出低電平。再長按 1.5 秒關機,輸出變?yōu)楦唠娖健?/p>
EC20032402-V01-2992長按1.5秒開關機芯片
一. 功能說明
供電方式:DC 3.7V可充電鋰電池
上電不工作, 輸出高電平
KEY:長按 1.5 秒開機,輸出低電平。再長按 1.5 秒關機,輸出變?yōu)楦唠娖健?/span>
OPT:檢測到高電平輸入時,OUT輸出低電平,OPT一直檢測到高,OUT一直低電平輸出。
注意:OPT檢測到高電平時,KEY觸發開關無效
二.電氣參數(VDD=5.0V TA=25℃)
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
工作電流 |
IOP |
|
1.5 |
|
mA |
|
靜態電流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
驅動電流低電平輸出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
工作溫度 |
TA |
-10 |
25 |
85 |
℃ |
|
儲存溫度 |
Tstg |
-20 |
25 |
150 |
℃ |
|

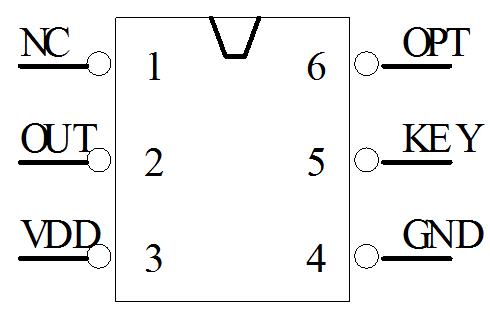

三.IC腳位圖:
管腳號
符號
功能描述
1
NC
懸空
2
OUT
信號輸出,高電平有效
3
VDD
電源正
4
GND
電源負
5
KEY
觸發開關
6
OPT
信號檢測
四.電路圖參考:
五、封裝尺寸圖:SOT23-6
