EC20032403-V01-2960 長按1秒開關機IC
一、功能說明:
供電方式：DC3.7V可充電鋰電池
上電不工作, 輸出高電平
KEY：長按1秒開機，輸出低電平。再長按1秒關機,輸出變為高電平。
OPT：檢測到高電平輸入時，OUT輸出低電平，OPT一直檢測到高，OUT一直低電平輸出。
注意：OPT檢測到高電平時，KEY觸發開關無效
二、電氣參數 （VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
1.5
mA
靜態電流
ISTB
5
uA
VDD=5.0V
驅動電流低電平輸出
IOL
14
mA
VDD=5.0V,VOL=0.7V
驅動電流高電平輸出
IOH
6
mA
VDD=5.0V,VOH=VDD-0.7
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-10
25
85
℃
儲存溫度
Tstg
-20
25
150
℃
三、IC腳位圖：
|
管腳號 |
符號 |
功能描述 |
|
1 |
NC |
懸空 |
|
2 |
OUT |
信號輸出，低電平有效 |
|
3 |
VDD |
電源正 |
|
4 |
GND |
電源負 |
|
5 |
KEY |
觸發開關 |
|
6 |
OPT |
信號檢測 |

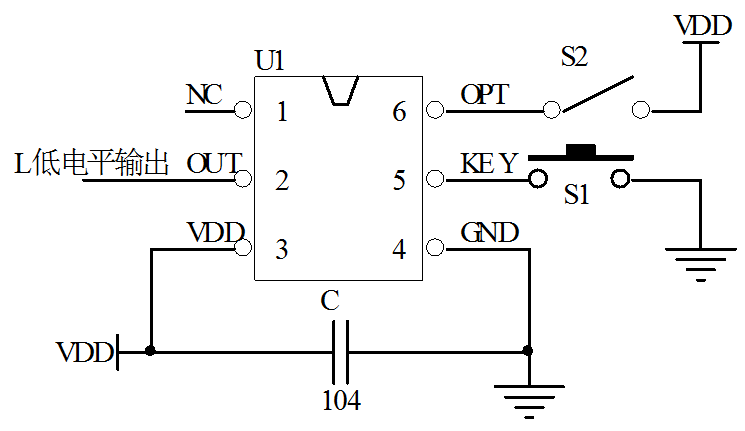

四、參考電路圖
五、封裝尺寸圖：SOT23-6
五.版本說明
版本
日期
描述
EC20032403-V01-2960
2020/3/25
V01初版
