6腳一鍵開關機芯片EC190706-4-EAD7長按1秒開關機 一．功能說明 開關控制芯片，工作電壓范圍：DC 2.2-5.0V，按鍵輕觸開關KEY，控制2路OUT1-OUT2輸出，上電OUT1輸出低電平，OUT2輸出高電平，長按按鍵 1秒后OUT1輸出高電平，OUT2輸出低電平，再次長按1秒后輸出電平翻轉（OUT1輸出低電平，OUT2輸出高電平）。
EC190706-4-EAD7長按1秒開關機
一．功能說明
開關控制芯片，工作電壓范圍：DC2.2-5.0V，按鍵輕觸開關KEY，控制2路OUT1-OUT2輸出，上電OUT1輸出低電平，OUT2輸出高電平，長按按鍵1秒后OUT1輸出高電平，OUT2輸出低電平，再次長按1秒后輸出電平翻轉（OUT1輸出低電平，OUT2輸出高電平）。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
3
uA
靜態電流
ISTB
1
uA
VDD=3.0V
驅動電流低電平輸出
IOL
20
mA
VDD=3.0V
驅動電流高電平輸出
IOH
8
mA
VDD=3.0V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-10
25
85
℃
儲存溫度
Tstg
-20
25
150
℃

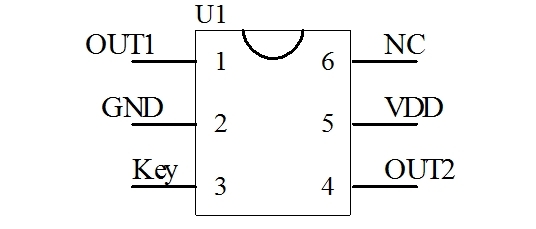

三．封裝腳位圖（SOT23-6）
|
管腳號 |
符號 |
功能描述 |
|
1 |
OUT1 |
信號輸出，高電平輸出 |
|
2 |
GND |
電源負 |
|
3 |
KEY |
觸發開關 |
|
4 |
OUT2 |
信號輸出，低電平輸出 |
|
5 |
VDD |
電源正 |
|
6 |
NC |
懸空 |

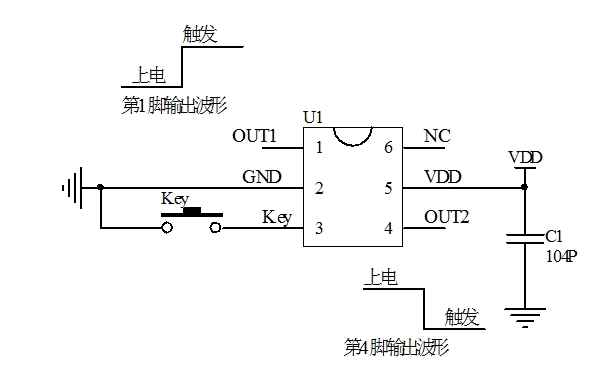

*C2電容可根據電源實際需要調整或省略
五．封裝尺寸圖（SOT23-6）
六．版本說明
版本
日期
描述
EC190706-4-EAD7
2022/10/20
V01初版
|
