長按3秒開長按1秒關芯片 國產延時開關機芯片 單個按鍵KEY，控制一路輸出OUT，上電不工作,長按按鍵3秒開機，OUT輸出高電平有效,工作中長按按鍵1秒關機，OUT輸出是低電平。
EH220414-966E-4634 長按3秒開長按1秒關芯片
一．功能說明
單個按鍵KEY，控制一路輸出OUT，上電不工作,長按按鍵3秒開機，OUT輸出高電平有效,工作中長按按鍵1秒關機，OUT輸出是低電平。
二．極限參數
Supply voltage (Vdd)……… - 0.3V ~ 6.0V
Input in voltage (Vin)………Vss – 0.2V ~ Vdd + 0.2V
Operating ambient temperature (Topr)………-20℃ ~ + 85℃
Storage ambient temperature (Tstor) …………–40℃ ~ + 125℃
三．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
Fcpu = 1MHz
工作電流
IOP
1.5
5
mA
Vdd= 3V, 4Mhz
靜態電流
ISTB
5
10
uA
Vdd=3V, ILRC 16Khz
驅動電流低電平輸出
IOL
8
15
mA
VDD=5.0V,VOP=VSS+0.5V
驅動電流高電平輸出
IOH
8
15
mA
VDD=5.0V,VOP=VDD-0.5V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-20
25
85
℃
儲存溫度
Tstg
-40
25
125
℃

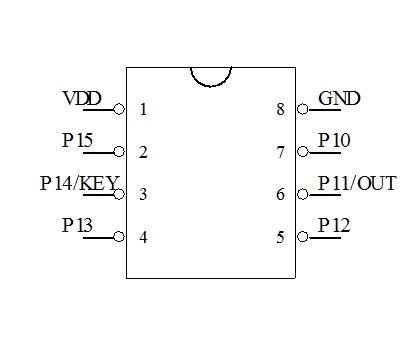

四．封裝腳位圖（SOP-8）
六．封裝尺寸圖：
七．版本說明：
版本
日期
描述
EH220414-966E-4634
2022/4/20
V01初版
|
