ECH1062-242C 此款循環定時蠟燭IC芯片，CMOS工藝技術，低功耗。采用高電壓工藝，工作電壓范圍寬，抗干擾能力強。工作電壓2.4V—6.8V。可直接用6V電池。
一、功能說明: ECH1062-242C
此款循環定時蠟燭IC芯片，CMOS工藝技術，低功耗。采用高電壓工藝，工作電壓范圍寬，抗干擾能力強。工作電壓2.4V—6.8V?？芍苯佑?/span>6V電池。
可設定時間為：
8小時ON~ 16小時OFF (H8接VSS)
6小時ON~ 18小時OFF (H6接VSS)
5小時ON~ 19小時OFF (H5接VSS)
4小時ON~ 20小時OFF (H4接VSS)
無定時一直工作 (H24接VSS)
24小時循環工作的專用定時IC。
兩路輸出，LED1為柔和模式蠟燭閃，LED2為工作常亮。
定時蠟燭燈選用單排3檔開關，同時可進行2個定時狀態，當開關置于所選擇二檔定時中一檔時，上電工作；如果開關置于OFF時，上電不工作。工作過程中，開關可以改變工作狀態：工作和不工作。
(在上電的情況中，當改變定時選擇端時，重新計時）
KEY是ON/OFF 按鍵可控制IC的開和關
測試方法選用1小時閃一次來測試，頻率大約在2Hz
TIME接地是快速測試，斷開是正常模式
（測試時： 常亮I0口，蠟燭閃IO口 ，快速測試模式一樣）
二、電氣特性:（Vdd=4.5V,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作電壓 |
Vdd |
2.4 |
4.5 |
6.5 |
V |
|
|
工作電流 |
Iop |
|
500 |
|
µA |
No load |
|
LED推動電流 |
Ioh |
|
30 |
|
µA |
Vdd=4.5V,Vds=1.8V |
|
工作溫度 |
Temp |
0 |
25 |
75 |
℃ |
|
三、PIN腳功能描述:
|
腳位 |
I/O |
功能說明 |
腳位 |
I/O |
功能說明 |
|
LED1 |
|
LED輸出 |
OSCI |
|
32768晶振 |
|
TIME |
|
快速測試 |
OSCO |
|
32768晶振 |
|
24H |
|
定時選擇 |
VDD |
|
電源正極 |
|
4H |
|
定時選擇 |
KEY |
|
ON/OFF開關 |
|
5H |
|
定時選擇 |
LED2 |
|
LED輸出 |
|
6H |
|
定時選擇 |
GND |
|
電源負極 |
|
8H |
|
定時選擇 |
|
||

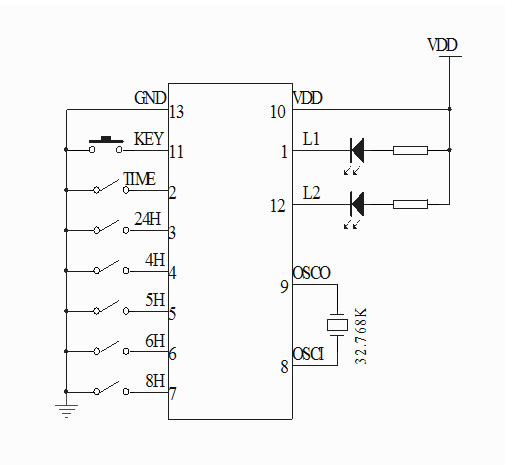

四、應用電路圖
|
