EH4304-10CF-A2F7 21鍵紅外遙控潛水燈芯片
一．功能說明
上電工作，默認七彩跳變模式Flash，紅外遙控功能

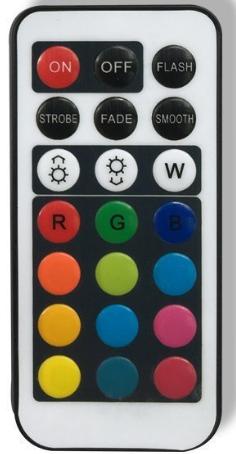

紅外遙控碼值（00FF），如下：
紅外遙控功能說明：
ON鍵：數據碼“45”開啟
OFF鍵：數據碼“46”關閉
加亮/加速鍵：數據碼“07”，在單色時按下燈光變亮，在自動變色模式時按下加快變色速度
減亮/減速鍵：數據碼“15”，在單色時按下燈光變暗，在自動變色模式時按下減慢變色速度
FLASH鍵：數據碼“47”R,G,B跳閃，可調閃爍速度
STROBE鍵：數據碼“44”呼吸閃，可調閃爍速度
FADE鍵：七彩漸明漸暗，循環，可調漸變速度
AMOOTH鍵：R,G,B漸明漸暗，可調漸變速度
其它顏色按鍵：切換顏色
有不掉電記憶功能 不管在哪個模式按關機 再開機還是回到原來模式
開啟默認速度最慢。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
5.0
5.5
V
工作電流
IOP
1.5
mA
所有負載空接
靜態電流
ISTB
3
uA
所有負載關閉
驅動電流低電平輸出
IOL
25
mA
VDD=5.0V,VOL=1.0V
驅動電流高電平輸出
IOH
15
mA
VDD=5.0V,VOH=4.0V
工作溫度
TA
-10
25
80
℃
儲存溫度
Tstg
-20
25
100
℃

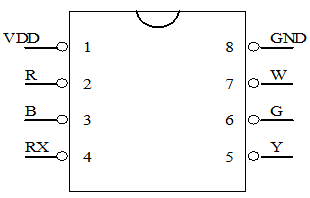

三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
R
紅燈輸出，低有效
3
B
藍燈輸出，低有效
4
RX
紅外信號輸入
5
Y
暖白燈輸出，低有效
6
G
綠燈輸出，低有效
7
W
白燈輸出，低有效
8
GND
IC負極

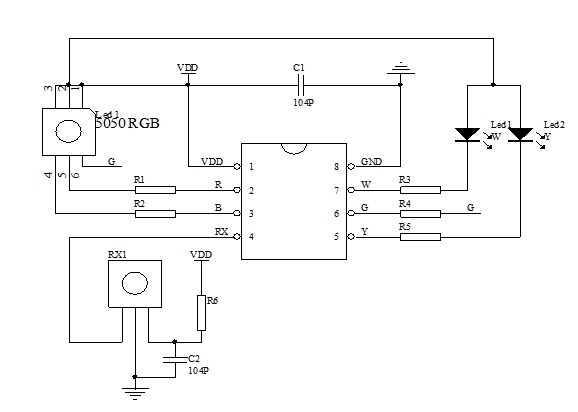

五．電路參考圖
六．封裝尺寸圖（SOP-8）
七．版本說明
版本
日期
描述
EH4304-10CF-A2F7
2024/04/15
V01初版
|
