EC241112-1B2F-995B 8鍵遙控蠟燭芯片

一、功能說明

供電方式：DC4.5V AA*3干電池。三檔撥動開關：ON-OFF-TIMER和紅外遙控輸入控制兩路LED低電平輸出：1路蠟燭閃（閃法參考樣品）、1路常亮。上電工作兩組LED亮。晶振壞或無晶振，上電LED先滅2秒再起來跑內頻。

OFF檔：斷電源，IC不工作。

ON檔：無定時一直工作。遙控有效，觸發遙控后以遙控為準。

TIMER檔：6開-18關，24小時循環定時。遙控有效，觸發遙控后以遙控為準。

遙控器功能：

ON鍵：開啟LED。重復按有閃一下提示。定時狀態下按ON鍵取消定時。

OFF鍵：關閉LED。短按一下關閉LED和定時。OFF狀態下只有ON鍵有效。定時待機狀態下按OFF鍵，有閃一下提示，并關閉LED。

2H鍵：2開-22關定時。工作2小時待機22小時24小時循環工作。重復按有閃一下提示并重新定時。

4H鍵：4開-20關定時。工作4小時待機20小時24小時循環工作。重復按有閃一下提示并重新定時。

6H鍵：6開-18關定時。工作6小時待機18小時24小時循環工作。重復按有閃一下提示并重新定時。

8H鍵：8開-16關定時。工作8小時待機16小時24小時循環工作。重復按有閃一下提示并重新定時。

Candle鍵：蠟燭閃。短按一下進入蠟燭閃模式，有閃一下提示。短按此鍵不影響定時。

Light鍵：常亮。短按一下進入常亮模式，有閃一下提示。短按此鍵不影響定時。

二、電氣參數（VDD=5.0V TA=25℃）

工作電壓：2.4V-5.0V；

工作電流：0.6mA；

靜態電流：5uA；超低功耗

驅動電流：30mA；可以外加驅動

工作頻率：1MHZ；

工作溫度：-10攝氏度-+60攝氏度；

儲存溫度：-20攝氏度-+100攝氏度；

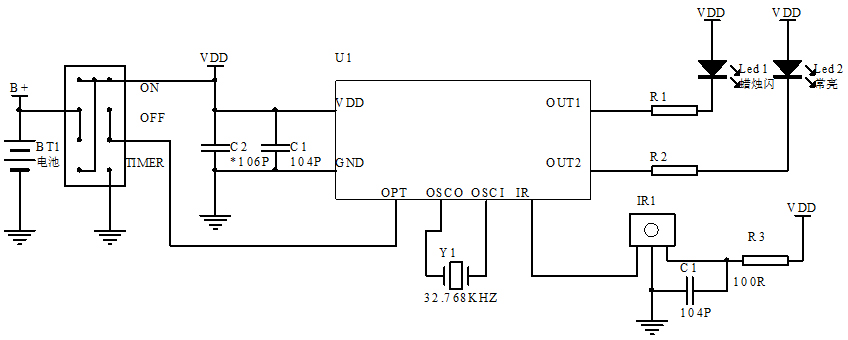

三、電路圖參考：

四、封裝尺寸圖：

五．版本說明：
