EC210917-9C841E七鍵遙控定時蠟燭芯片
一、功能說明
供電方式：DC3V(AA*2)一路紅外遙控輸入控制，一路LED輸出。上電工作，蠟燭燈閃法:柔和閃 。有晶振檢測：無晶振或晶振工作不正常時，定時按鍵模式LED無輸出。
上電工作，蠟燭燈閃法:柔和閃 。
遙控功能介紹
OFF鍵：關閉LED和定時。
ON鍵：開啟LED和取消定時。
ON/OFF鍵:按一下開，再按關閉，循環。
4H鍵:4-20小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
5H鍵：5-19小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
6H鍵：6-18小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
8H鍵：8-16小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
按鍵對應編碼（客戶碼：00FF）
|
按鍵 |
編碼 |
按鍵 |
編碼 |
|
OFF |
01 |
ON |
05 |
|
ON/OFF |
0D |
4H |
02 |
|
5H |
06 |
6H |
09 |
|
8H |
0A |
|
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
FINST=1MHz @ I_HRC/4 |
|
工作電流 |
IOP |
|
0.5 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
2 |
uA |
FLOSC=32KHz @ I_LRC/4 |
|
驅動電流低電平輸出 |
IOL |
|
13 |
|
mA |
VOL=1.0V |
|
驅動電流高電平輸出 |
IOH |
|
-11 |
|
mA |
VOH=2.0V |
|
工作溫度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-25 |
25 |
125 |
℃ |

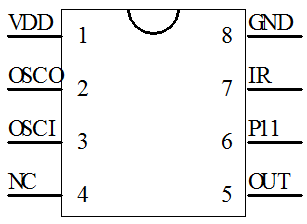

三、封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
OSCO |
晶振 |
|
3 |
OSCI |
晶振 |
|
4 |
NC |
懸空 |
|
5 |
OUT |
LED輸出，低電平有效 |
|
6 |
P11 |
紅外接收頭正極 |
|
7 |
IR |
紅外接收信號輸入 |
|
8 |
GND |
電源負 |

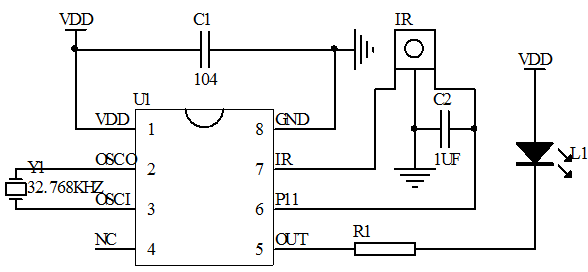

四、電路圖參考
五、封裝尺寸圖（SOP-8）
六、版本說明
|
版本 |
日期 |
描述 |
|
EC210917-F1AE7A |
2021/9/27 |
V01初版 |
|
EC210917-9C841E |
2021/10/11 |
V02 |
|
