6小時工作-6小時停定時IC

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-08-08 08:59:26【大中小】

6小時工作-6小時停定時IC芯片，編號AFAD/5653，是一款多模式選擇循環定時IC，上電不工作，
當定時選擇腳接地時，是上電工作模式。定時芯片工作電壓 2.4-5.5V，當輸入電壓高于 5.5V時，
正極輸入端需要加一個3.3V或5V的穩壓芯片，保證芯片供電電壓。

定時芯片

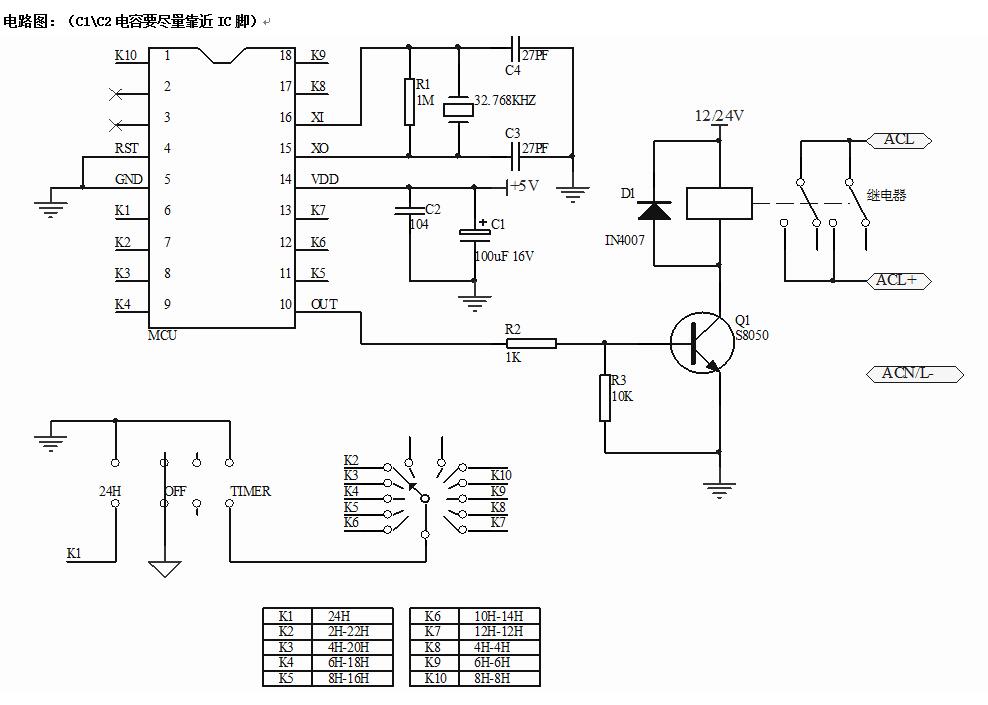

定時器芯片計時時鐘采用外置32.768KHZ晶體時鐘振蕩，外圍元器件少，電路簡單，計時精準。
共有10種定時時間可選擇，24H工作（常開）、2H-22H、4H-20H，6H-18H，8H-16H，10H-14H，
12H-112H、4H-4H、6H-6H、8H-8H；用選擇腳選擇定時的時間。選擇好定時模式，按下開關，LED
輸出燈亮，定時時間到LED滅，循環定時。

循環定時芯片
