在現代電子控制系統中，定時復位芯片功能是保障設備穩定運行的核心技術之一。EC200709-29CA-9158循環定時復位芯片以其精準的時序控制能力和超低功耗特性，成為工業自動化、智能家居及安防設備中的關鍵元件。本文將深入解析該芯片的功能邏輯、電氣特性及應用場景，并結合實際需求探討其設計優勢。

一、功能邏輯的精密設計

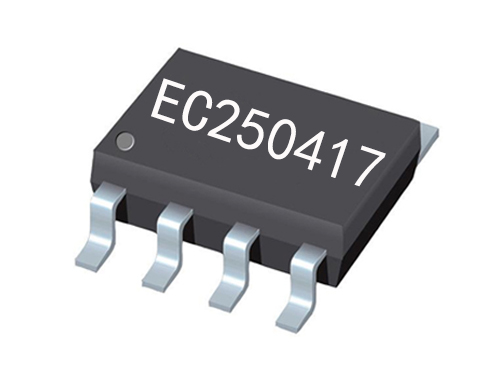

循環定時復位芯片采用SOP-8封裝，通過DC13.8V適配器降壓至3.3V供電，支持一路輸入控制與三路獨立輸出。其核心功能表現為：

1. 初始化狀態：上電后，5腳（OUT1）和6腳（OUT2）默認輸出低電平，進入12小時倒計時。

2. 周期性脈沖輸出：

OUT2（6腳）在12小時后輸出10秒高電平，隨后進入11小時59分50秒的低電平循環，形成24小時周期。

OUT1（5腳）則輸出15秒高電平，隨后保持23小時59分45秒低電平，同樣構成24小時循環。

OUT3（7腳）的時序略有不同：上電后12小時低電平，隨后10秒高電平與23小時59分50秒低電平交替，形成48小時循環結構。

3. 手動干預模式：當控制端S1持續接地時，所有輸出腳強制高電平，松開后立即恢復低電平，且不影響內部定時計數。這一設計特別適用于設備調試或緊急復位場景。

二、電氣參數的可靠性分析

芯片在寬電壓范圍（2.2V-5.0V）下均可穩定工作，靜態電流僅5μA，動態工作電流1.5mA，體現了超低功耗優勢。其14mA驅動能力可直接驅動小型繼電器，若外接三極管或MOS管，可進一步擴展負載能力。環境適應性方面，工作溫度覆蓋-10℃至+70℃，儲存溫度范圍達-20℃至+100℃，滿足多數工業環境需求。

三、典型應用場景與擴展設計

1. 看門狗定時器：在嵌入式系統中，芯片可周期性觸發MCU復位，防止程序跑飛。例如，OUT1的15秒高電平脈沖可設計為MCU的硬復位信號，而OUT2的10秒脈沖可用于軟件看門狗喂狗信號。

2. 工業自動化控制：在PLC輔助電路中，利用OUT3的48小時周期可實現對設備維護周期的提醒功能。

3. 節能優化方案：通過外接MOS管驅動大功率負載時，建議選用低閾值電壓MOSFET（如AO3400），以匹配芯片的驅動電流限制。

四、設計注意事項

1. 抗干擾設計：在長周期應用中，建議在控制端S1增加RC濾波電路（如10kΩ電阻+0.1μF電容），避免誤觸發。

2. 時序校準：若需更高精度，可外接32.768kHz晶振模塊替代內部振蕩器，誤差可控制在±1分鐘/年。

3. 散熱管理：驅動感性負載時，應在輸出端并聯續流二極管（如1N4148），防止反電動勢損壞芯片。

五、市場競品對比

相較于傳統定時器搭建的復位電路，EC200709-29CA-9158在集成度與功耗上具有明顯優勢：

傳統方案需多顆IC配合，靜態電流通常超過100μA；

本芯片單芯片實現多路復雜時序，且支持手動干預不干擾計時，大幅降低BOM成本。

總結來看，該循環定時復位芯片通過精密的時序算法和可靠的電氣性能，為設備提供了“永不疲倦的守夜人”。未來，隨著物聯網設備對低功耗需求的提升，此類高集成度定時芯片的應用邊界還將持續擴展。開發者可進一步探索其與LoRa、NB-IoT等低功耗通信模塊的協同設計，構建更智能的遠程監控系統。
