開關電源重要波形GS分析，帶你設計可靠電源-電子開關IC
一、前言
要想設計好一款開關電源，從元器件選型、拓撲結構結構選擇，再到PCB設計畫板，最后測試調試優化，過程要經歷很多，另外還要測試相關的波形驗證所選元器件余量是否足夠，例如對于反激式的開關電源，開關管的GS電壓不僅與變壓器匝數比有關，也與輸入電壓有關，通過測試開關電源相關波形可以知道處于CCM模式還是DCM模式。
但是對于非芯片構成開關反激式電源，選擇MOS開關管尤為重要，不僅要考慮到GS兩端電壓，同時還要兼顧散熱等問題，那么對于設計時候對于GS波形有哪些需要注意的呢？
二、MOS管GS波形分析

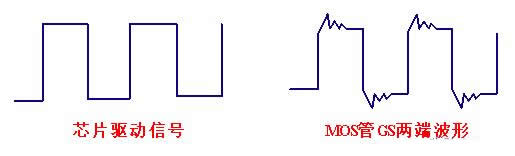

開關電源驅動管一般都是MOS管，耐壓一般在600V到700V左右，也有1000以上的，不論是集成的開關芯片還是單獨的MOS管驅動，驅動MOS管的波形基本上都是PWM信號，如下圖左圖，這是芯片驅動的典型信號，但是你用示波器測量MOS管GS兩端波形時候你會發現會出現一段尖峰，出現了一段振蕩信號。

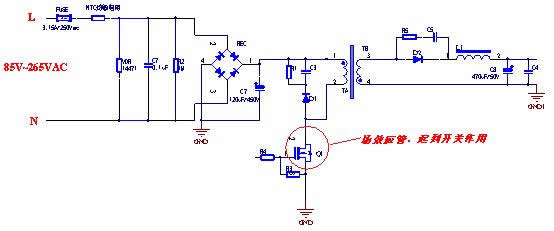

我們直接看一下開關電源主控制部分，Q1是開關管，R4是驅動電阻
開關電源重要波形GS分析，帶你設計可靠電源

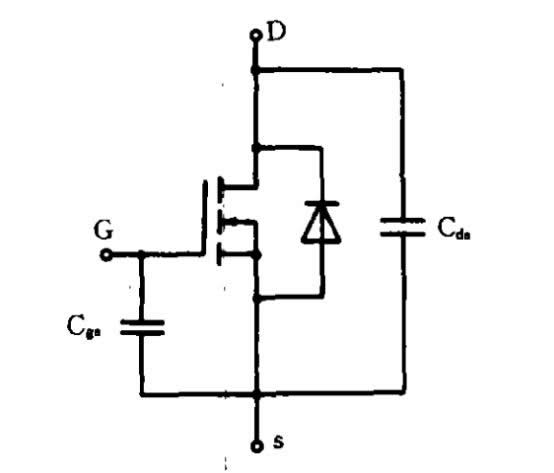

首先我們先來看一下MOS管的等效電路，可以看出在GS和DS間存在一個寄生電容
開關電源重要波形GS分析，帶你設計可靠電源

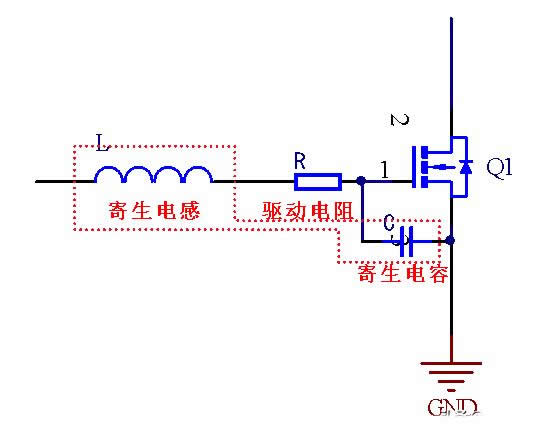

因此，在實際電路當中，驅動MOS管要考慮本身存在即寄生電容C，同時在PCB線路當中還會出現寄生電感L，再加上一個驅動電阻以及銅箔阻抗構成的等效電阻，這時候就會出現RLC振蕩。
開關電源重要波形GS分析，帶你設計可靠電源
綜合各種因素，在實際反激式開關電源當中，測試DS兩端電壓波形時候會是下面這樣的波形，我們來看一下紅色圓圈的波形，其實這是輸入電壓+變壓器次級反射電壓+漏感尖峰電壓+各種寄生電容等產生電壓的綜合表現結果，因此在選擇MOS管或者開關集成芯片時候，開關管的耐壓值需要根據DS電壓來確定余量是否足夠。
