什么是上拉電阻，下拉電阻？

是不是經常聽別人講，加個上拉電阻試試看，加個下拉電阻試試看，是不是還在疑惑上下拉電阻是什么，該怎么用，什么時候用，有什么用途？

1.什么是上下拉電阻

上拉電阻：把一個不確定的信號通過電阻連接到高電平，使該信號初始為高電平；

下拉電阻：把一個不確定的信號通過電阻連接到低電平，使該信號初始為低電平；

2.上下拉電阻的接線方法

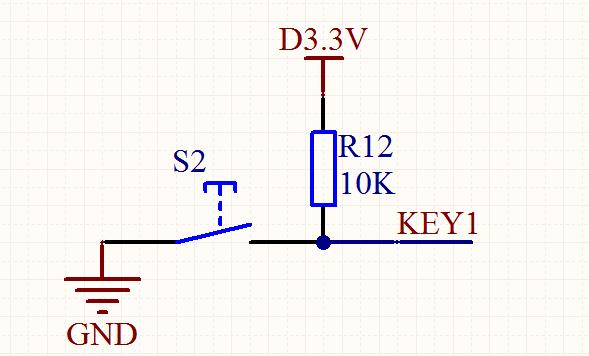

上拉電阻如下圖所示：

電阻R12將KEY1網絡標識上拉到高電平，在按鍵S2沒有按下的情況下KEY1將被鉗制在高電平，從而避免了引腳懸空而引起的誤動作；

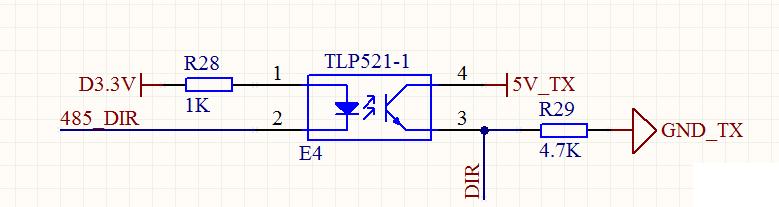

下拉電阻如下圖所示：

電阻R29將DIR網絡標識下拉到低電平，在光耦沒有導通的情況下DIR將被鉗制在低電平，從而避免了引腳懸空而引起的誤動作；

3.上下拉電阻的作用

提高電路穩定性，避免引起誤動作。第一圖中的按鍵如果不通過電阻上拉到高電平，那么在上電瞬間可能就發生誤動作，因?yàn)樵谏想娝查g單片機的引腳電平是不確定的，上拉電阻R12的存在保證了其引腳處于高電平狀態，而不會發生誤動作。

提高輸出管腳的帶載能力。受其他外圍電路的影響單片機在輸出高電平時能力不足，達不到VCC狀態，這會影響整個系統的正常工作，上拉電阻的存在就可以使管腳的驅動能力增強。這里特別強調如下：帶片上I2C資源的單片機，其SCL和SDA引腳是開漏引腳，如果當做普通的GPIO來用的話，你會發現該引腳輸出高電平極不穩定甚至因?yàn)樨?fù)載的關系都無法正常輸出高電平，這時候就需要在這兩個引腳上加上拉電阻了。
