一鍵開關機芯片的三極管開關電路設計

三極管開關電路是目前應用頻率最頻繁的開關電路形式之一，運用得當能夠簡化電路結構，并有效減少功耗。今天我們將會在文章中，為大家分享一種能夠做到一鍵開關機的三極管開關電路設計經驗，大家一起來看看吧。

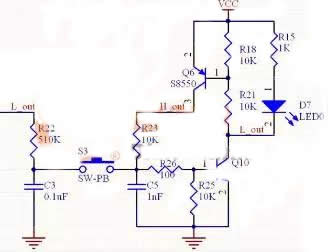

下圖圖1就是我們要為大家分享的能夠進行一鍵開關機操作的三極管開關電路圖，這個電路的特點在于，當執行關機命令時，所有三極管全部截止，且?guī)缀醪缓碾姟?

低功耗的一鍵開關三極管電路圖

其實這種能夠做到一鍵開關控制并幾乎不會耗電的三極管電路，其工作原理非常簡單。下面我們就結合上圖給出的電路設計，來簡單介紹一下其運行原理。在這種開關電路的設計中，我們主要利用Q10的輸出與輸入狀態相反（非門）特性和電容的電流積累特性。剛上電時Q6和Q10的發射結均被10K電阻短路所以Q6和Q10均截止，此時實測電路耗電流僅為0.1uA，L_out輸出高，H_out輸出低。此時C3通過R22緩慢充電最終等于VCC電壓，當按下S3后C3通過R26給Q10基極放電，Q10迅速飽和，Q6也因此飽和，H_out變?yōu)楦唠娖剑擟3放電到Q10be結壓降0.7V左右時C3不再放電，此時若按鍵彈開C3將進一步放電到Q10的飽和壓降0.3V左右，當再次按下S3，Q10即截止。

在本方案中，這種三極管開關電路可以非常及時的解決傳統開關電路中，按鍵抖動和長按按鍵跳檔的問題。應用了本方案的電路系統，其開關狀態翻轉的情況只發生在按鍵接觸的瞬間，之后即便按鍵存在抖動或長按按鍵的情況開關狀態不會受到影響。在本方案的設計中，所選取的R22相對于R23、R26、R25來說，其本身的電阻很大，當C3電容的電壓穩定后，R22遠不足以改變Q10的開關狀態，R22要能改變Q10的狀態必須要等S3彈開后C3將流過R22的小電流累積存儲，之后再通過S3的瞬間接觸快速大電流釋放從而改變Q10的狀態。這也就是為什么這種開關電路設計能夠有效防止長按按鍵跳檔問題的根本所在。
