影控觸發6小時-18小時循環定時IC

來源：麗晶微查看手機網址

掃一掃!

影控觸發6小時-18小時循環定時IC

掃一掃!

瀏覽：- 發布日期：2017-08-03 09:27:41【大中小】

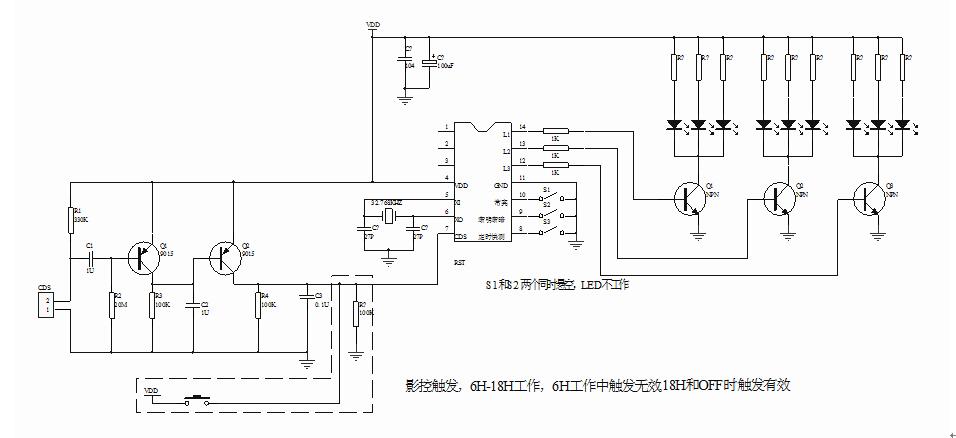

影控觸發6小時-18小時循環定時IC，芯片工作電壓DC=2.4-5.5V。定時芯片上電不工作，影控控
制。共有3種工作模式，用選擇腳選擇輸出模式，開關撥到一邊LED常亮，撥到中間時OFF，撥到另
一邊時LED漸明漸暗，漸明漸暗周期2秒。

當選擇定時器芯片的常亮模式或漸明漸暗模式時，影控一下開始工作，定時6H開/18H關，6H 工
作中觸發無效。18H工作中觸發有效，重新開始循環計時工作，沒有觸發18H 時間到自動亮6H。共
有9 組LED輸出，輸出可加三極管大電流推動。靜態時功耗低，定時有快速測試功能，測試腳接地
后，上電閃6下滅，循環。時鐘用32.768KHZ晶體振蕩，無晶振不工作。
