A209-588B 觸發開關IC
一：功能說明
一個按鍵輸入，三路輸出：OUT1、OUT2、OUT3
上電不工作，OUT1為低電平，OUT2為高電平、OUT3為低電平
長按一秒開機，OUT1為高電平，OUT2為低電平、OUT3為低電平
長按3秒關機，OUT1為低電平，OUT2為高電平、OUT3為低電平
開機中短按按鍵拍照功能，OUT1一直高電平，OUT2為低電平、OUT3輸出0.5S高電平之后轉為低電平，中途觸發有效，0.5S內短按觸發再延時0.5S
二：電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.5 |
V |
Fcpu = 1MHz |
|
工作電流 |
IOP |
|
3 |
5 |
mA |
VDD=5V,3mA |
|
靜態電流 |
ISTB |
|
2 |
5 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驅動電流高電平輸出 |
IOH |
|
10 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
過VDD極限電流 |
IVDDmax |
|
|
60 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
60 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

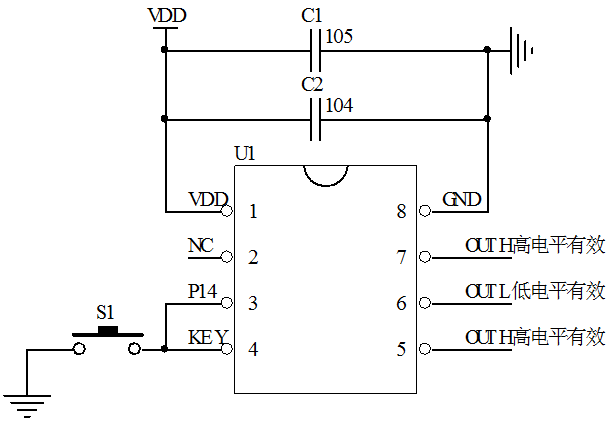

三. 腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
NC |
懸空 |
|
3 |
P14 |
接四腳 |
|
4 |
KEY |
觸發開關 |
|
5 |
OUT1 |
上電低電平 |
|
6 |
OUT2 |
上電高電平 |
|
7 |
OUT3 |
上電低電平 |
|
8 |
GND |
電源負 |

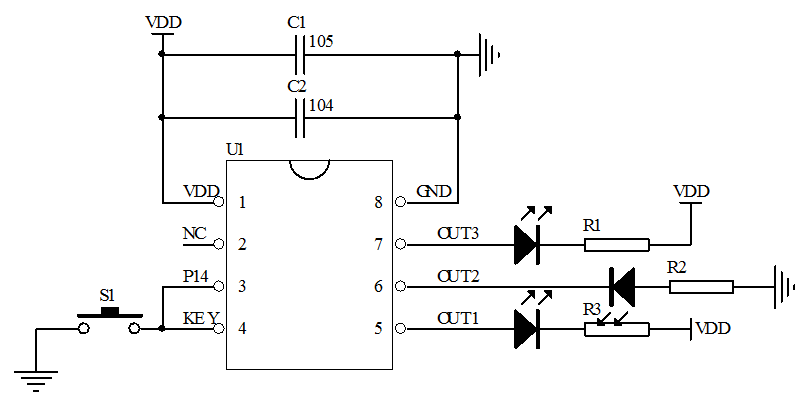

接LED應用圖
五：封裝尺寸圖（SOT23-6）
