EC022WS 單通道直流LED調光觸摸芯片

一、概述

EC022WS是一款集成了觸摸按鍵、開關及LED燈光開關與亮度調節的單通道觸摸芯片。使用該芯片可以實現單路觸摸按鍵與單路觸摸開關功能，以及LED燈光的觸摸開關控制和亮度調節。具有如下功能特點和優勢：

①燈光亮度可根據需要隨意調節，選擇范圍寬，操作簡單方便。

②可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高。

③應用電壓范圍寬，可在 2.4~5.5V 之間任意選擇。

④應用電路簡單，外圍器件少，加工方便，成本低。

⑤控制輸出PMW信號頻率達20KHz，無頻閃效果極佳。

⑥抗干擾特性好。芯片級ESD達±4KV，EFT 可達±4KV 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。

二、 特性

工作電壓：2.4~5.5V

工作頻率：4MHz

觸摸輸入：一路（TI）

選項輸入：三路（OP1/OP2/OP3）

控制輸出：一路（SO）

功能描述：

TI 觸摸輸入對應SO燈光控制輸出，通過調制 PWM 輸出信號的占空比控制LED燈的開關和亮度變化，PWM信號的頻率固定為20KHz左右。共有八種功能可選，由 OPT1/OPT2/OPT3 管腳上電前的輸入狀態來決定。具體如下：

1）OP1，OP2，OP3全部懸空：不帶亮度記憶不帶亮度緩沖的LED觸摸無級調光

2）OP1接地，OP2&OP3懸空：帶亮度記憶不帶亮度緩沖的LED觸摸無級調光

3）OP1&OP3懸空，OP2接地：LED三段觸控調光，【高->中->低->滅】循環

4）OP1&OP2接地，OP3懸空：LED三段觸控調光，【低->中->高->滅】循環

5）OP1&OP2懸空，OP3接地：單路觸摸按鍵，按鍵輸出低電平

6）OP1懸空，OP2&OP3接地：單路觸摸按鍵，按鍵輸出高電平

7）OP1&OP3接地，OP2懸空：單鍵觸摸開關，上電輸出高電平

8）OP1，OP2，OP3全部接地：單鍵觸摸開關，上電輸出低電平

三、以下為詳細功能說明：

1、不帶亮度記憶不帶亮度緩沖的LED觸摸無級調光功能如下：

①初始上電時，SO輸出全低電平，LED燈不亮。

②短按觸摸（觸摸持續時間小于 550ms），可實現燈光的開關亮滅控制。一次短按觸摸，燈亮；再一次短按觸摸，燈滅。多次短按，依此循環。燈光點亮或關滅時，無亮度緩沖。且每次開燈的亮度固定為最高亮度，對應輸出PWM信號的高電平占空比為 100%。

③長按觸摸（觸摸持續時間大于 550ms），可實現燈光無級亮度調節。一次長按觸摸，燈光亮度逐漸降低，松開時停在當時的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到最低后不再變化；再一次長按觸摸，燈光亮度逐漸升高，松開時停在當時的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到最高后不再變化。多次長按，依此循環。最低亮度的PWM 信號占空比為 2%，最高亮度為 100%。燈不亮的情況下，長按觸摸也可開燈。此種情況下，按鍵按下后首先以最高亮度亮燈，若超過550ms后仍未松開，則開始向下無級調光。

④點擊觸摸和長按觸摸可在任何時候隨意使用，相互之間功能不受干擾和限制。

2、帶亮度記憶不帶亮度緩沖的LED觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖的LED觸摸無級調光功能的基礎上增加了亮度記憶功能。即在電源不斷電的情況下，每次短按觸摸關燈時的亮度會被記憶保存，下次觸摸開燈時會以此亮度作為初始亮度。開燈后第一次調光的方向由之前記憶的亮度值來決定，若記憶亮度值大于50%，則向下調光；若記憶亮度值小于50%，則向上調光。初始上電或斷電后重新上電，第一次開燈的初始亮度固定為100%最高亮度，第一次調光的方向固定為向下調光。

3、LED三段觸控調光，【高->中->低->滅】循環

①初始上電時，SO輸出全低電平，LED燈不亮。

②第一次觸摸，燈光為高檔亮度；第二次觸摸，燈光為中檔亮度；第三次觸摸，燈光為低檔亮度；第四次觸摸，燈滅。多次按鍵，依此循環。高中低三檔亮度對應的輸出 PWM 信號占空比分別為 100%、40%、10%。

4、LED 三段觸控調光，【低->中->高->滅】循環

①初始上電時，SO輸出全低電平，LED 燈不亮。

②第一次觸摸，燈光為低檔亮度；第二次觸摸，燈光為中檔亮度；第三次觸摸，燈光為高檔亮度；第四次觸摸，燈滅。多次按鍵，依此循環。低中高三檔亮度對應的輸出PWM信號占空比分別為 10%、40%、100%。

5、單路觸摸按鍵，按鍵輸出低電平

①上電后，SO輸出全高電平。

②觸摸按鍵后，SO輸出變?yōu)榈碗娖剑挥|摸松開后，SO輸出回復高電平。

6、單路觸摸按鍵，按鍵輸出低電平

①上電后，SO輸出全低電平。

②觸摸按鍵后，SO輸出變?yōu)楦唠娖剑挥|摸松開后，SO輸出回復低電平。

7、單鍵觸摸開關，上電輸出低電平

①上電后，SO輸出全低電平。

②每觸摸按鍵一次，SO輸出狀態翻轉一次。

8、單鍵觸摸開關，上電輸出高電平

①上電后，SO輸出全高電平。

②每觸摸按鍵一次，SO輸出狀態翻轉一次。

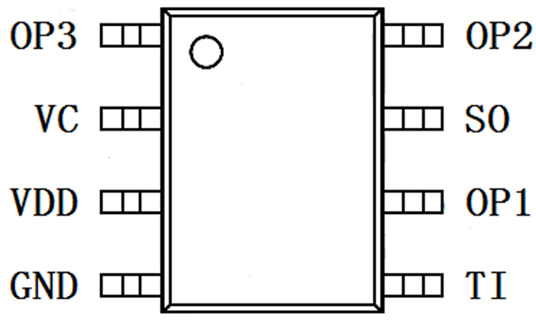

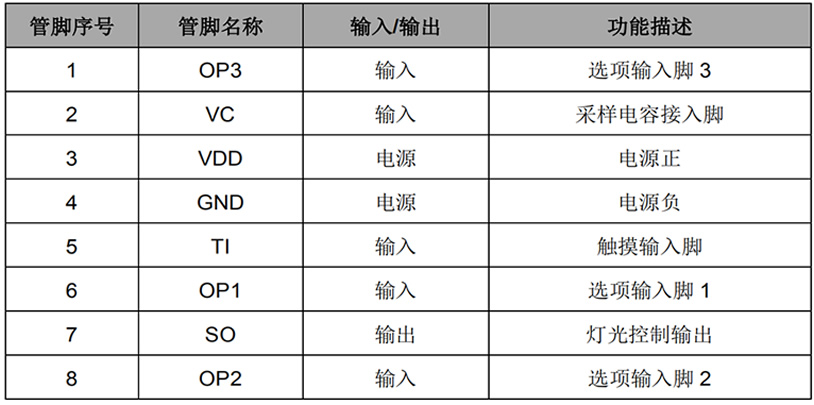

四、腳位分布及功能說明：

五、應用電路圖：

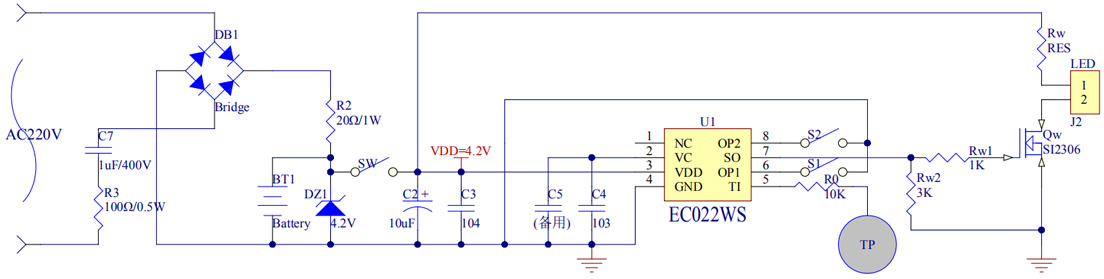

圖 1、電源適配器供電時的典型應用電路

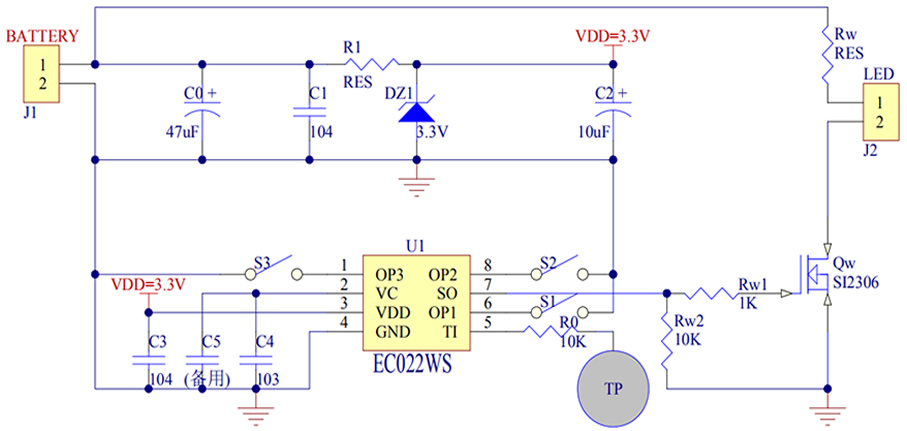

圖 2、電池供電時的典型應用電路-1

圖 3、電池供電時的典型應用電路-2

圖 4、交流與鉛酸電池雙供電時的典型應用電路

注： 當介質材料及厚度等差異較大時，可通過調整VC與GND之間的C4電容來調節觸摸靈敏度。建議的取值范圍在 102~104 之間，典型值為103，在此范圍內，電容容值越大，靈敏度越高，電容容值越小，靈敏度越低。電容材質方面，插件時建議選擇滌綸電容，貼片時建議優先選擇 NPO 電容，其次X7R電容也可以，不可用Y5V瓷片電容。以下參數數據僅供參考，具體以實際為準。

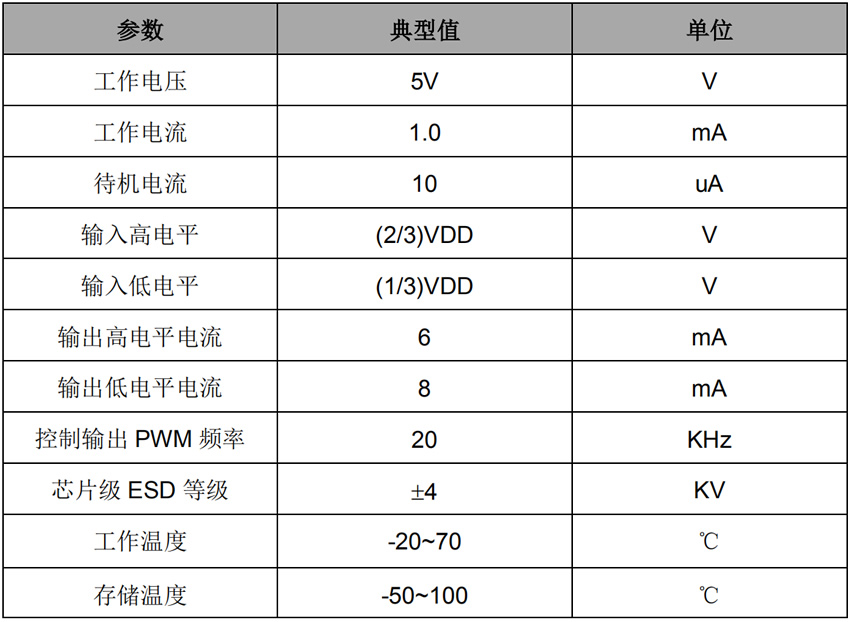

六、電氣參數：
