EC022W單通道直流 LED 燈光控制觸摸芯片
一、觸摸IC概述：
EC022W 是一款用于 LED 燈光亮度調節及開關控制的單通道觸摸芯片。使用該芯片可以實現LED 燈光的觸摸開關控制和亮度調節。具有如下功能特點和優勢：
①燈光亮度可根據需要隨意調節，選擇范圍寬，操作簡單方便。
②可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高。
③應用電壓范圍寬，可在 2.4~5.5V 之間任意選擇。
④應用電路簡單，外圍器件少，加工方便，成本低。
⑤抗電源干擾及手機干擾特性好。EFT 可以達到±2KV 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。
二、觸摸IC特性：
1）1TI 觸摸輸入對應 SO 燈光控制輸出。共有四種功能可選，由 OPT1 和 OPT2 管腳上電前的輸入狀態來決定。
具體如下：
OPT1=1，OPT2=1 對應：不帶亮度記憶突明突暗的 LED 觸摸無級調光功能
OPT1=0，OPT2=1 對應：不帶亮度記憶漸明漸暗的 LED 觸摸無級調光功能
OPT1=1，OPT2=0 對應：帶亮度記憶漸明漸暗的 LED 觸摸無級調光功能
OPT1=0，OPT2=0 對應：LED 三段觸摸調光功能
2）不帶亮度記憶突明突暗的 LED 觸摸無級調光功能如下：
①初始上電時，燈為關滅狀態。
②點擊觸摸（觸摸持續時間小于 550ms）時，可實現燈光的亮滅控制。一次點擊觸摸，燈亮；再一次點擊觸摸，燈滅。如此循環。燈光點亮或關滅時，無亮度緩沖。且燈光點亮的初始亮度固定為全亮度的 50%。
③長按觸摸（觸摸持續時間大于 550ms）時，可實現燈光無級亮度調節。一次長按觸摸，燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到最大亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降低，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到最小亮度后不再變化。如此循環。
④點擊觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。
3）不帶亮度記憶漸明漸暗的 LED 觸摸無級調光功能是在不帶亮度記憶突明突暗的 LED 觸摸無級調光功能的基礎上，在點擊觸摸開燈和關燈時，通過使燈光由一個較低亮度緩慢平滑過渡到開燈初始亮度，在點擊觸摸關燈時，使燈光由當前亮度緩慢平滑降低直至關滅，從而達到亮度緩慢變化的視覺緩沖效果，起到保護眼睛和視力的效果。
4）帶亮度記憶漸明漸暗的 LED 觸摸無級調光功能是在不帶亮度記憶漸明漸暗的 LED 觸摸無級調光功能的基礎上增加了亮度記憶功能。即在 AC220V 電源不斷電的情況下，每次點擊觸摸關燈時的亮度會被記憶，下次點擊觸摸開燈時會以此亮度作為初始亮度。在 AC220V 電源掉電的情況下，重新上電后的第一次點擊觸摸開燈，初始亮度固定為全亮度的 50%。
5）LED 三段觸摸調光功能
初始上電時，燈為關滅狀態。
每次點擊觸摸，燈光亮度按低亮度->中兩度->高亮度->滅依次循環變化。

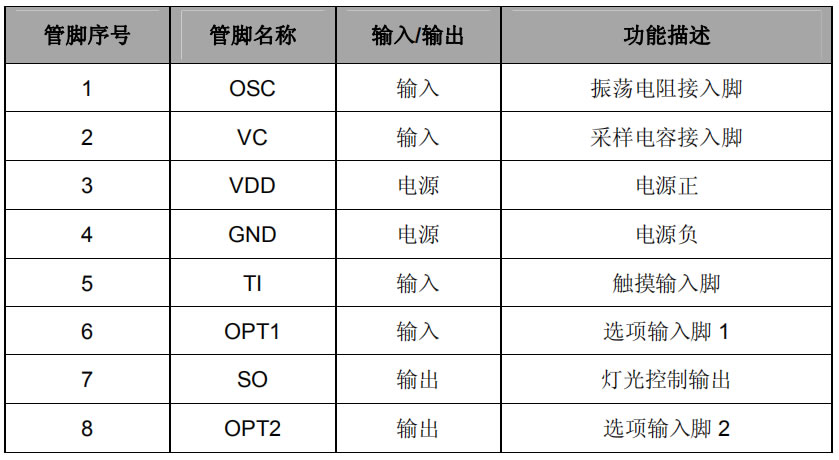

三、封裝及引腳說明：

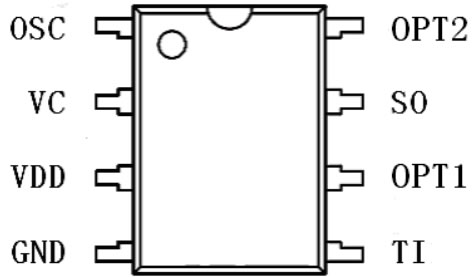

DIP8

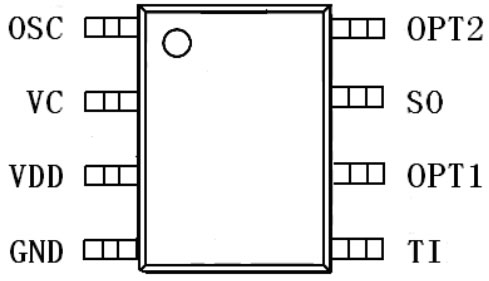

SOP8
注：當介質材料及厚度等差異較大時，可通過調整 VC 與 GND 之間的 C3 采樣電容來調節觸摸靈敏度。電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。
四、應用電路圖：

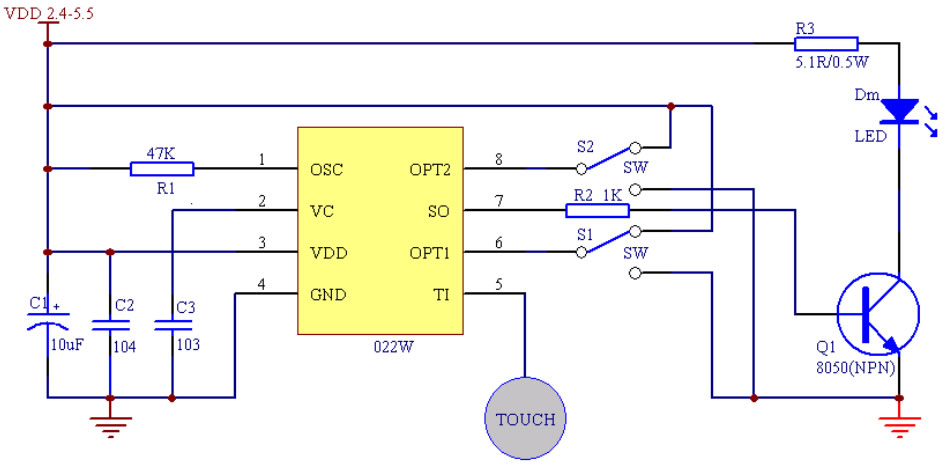

圖 1、使用干電池或穩壓源直接供電時的應用電路

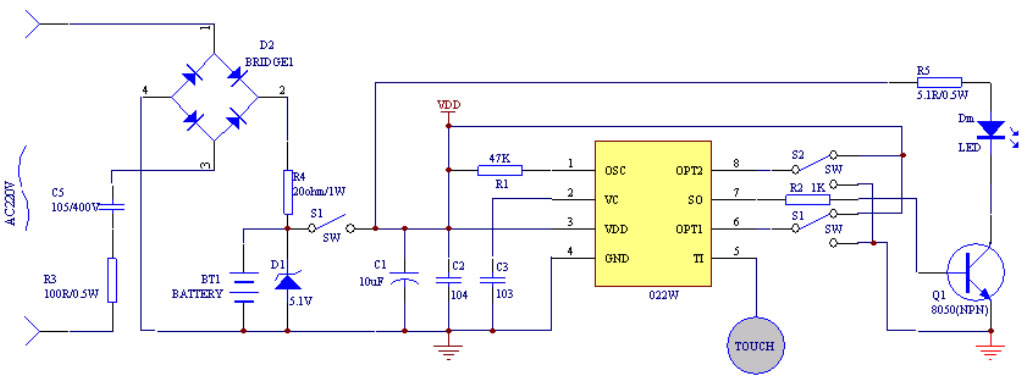

圖 2、使用充電電池供電時的應用電路

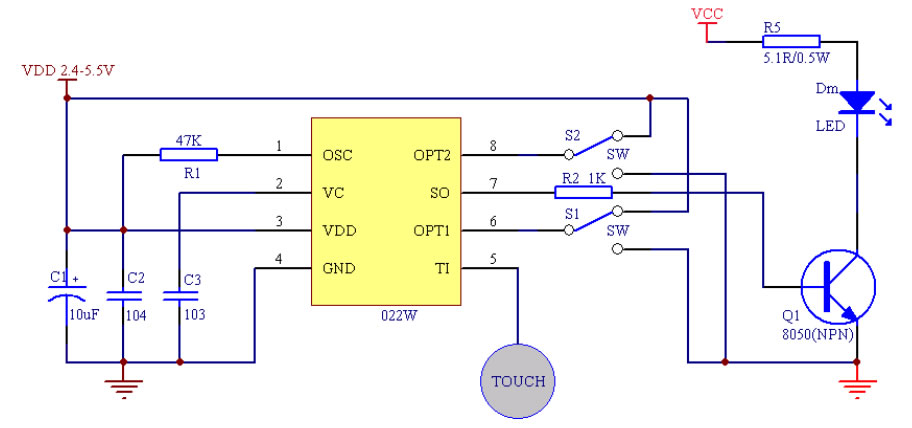

圖 3、使用開關電源供電時的應用電路

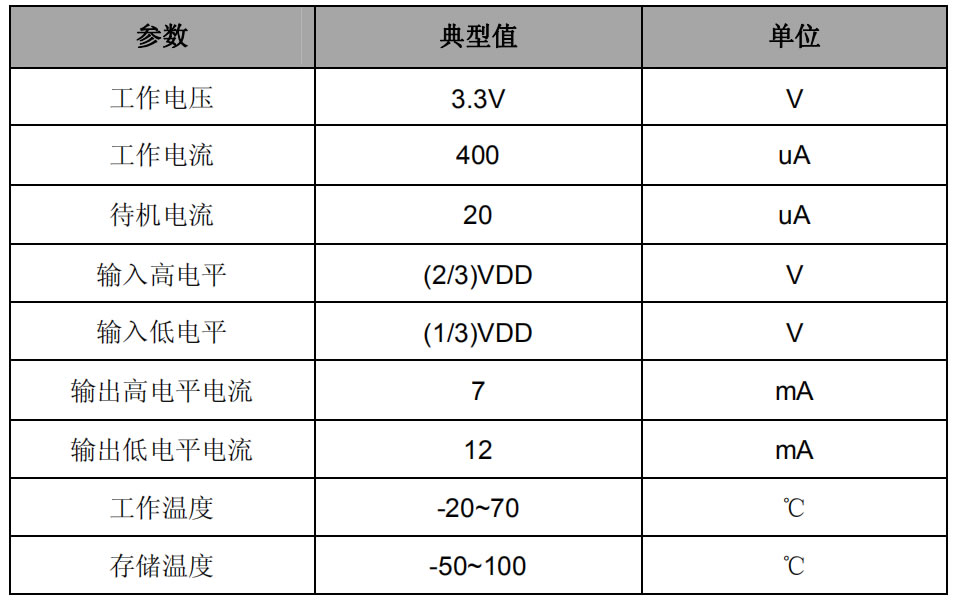

五、電氣參數：
