旋轉調光PWM控制芯片EC2403-FDD3H 編碼器調光芯片 上電不工作，短按Key開機，默認冷白亮，再短按切換色溫依次為：暖白，冷白+暖白，冷白 開啟Led后旋轉編碼器，可調亮度 長按Key關機，有不斷電亮度、色溫記憶功能。 有電量指示功能。
EC2403-FDD3H 編碼器調光芯片
一、功能說明
上電不工作，短按Key開機，默認冷白亮，再短按切換色溫依次為：暖白，冷白+暖白，冷白
開啟Led后旋轉編碼器，可調亮度
長按Key關機，有不斷電亮度、色溫記憶功能。
有電量指示功能。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.5
V
工作電流
IOP
1.5
mA
所有負載懸空
靜態電流
ISTB
10
uA
所有負載關閉
驅動電流低電平輸出
IOL
9
mA
VOL=0.1VDD
驅動電流高電平輸出
IOH
5
mA
VVOH=0.9VDD
工作溫度
TA
-10
25
80
℃
儲存溫度
Tstg
-20
25
100
℃

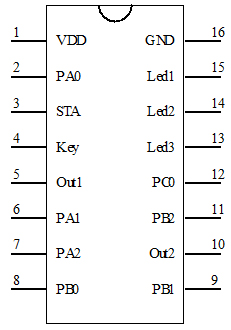

三、封裝腳位圖（SOP-16）
管腳號
符號
功能描述
1
VDD
IC正極
2
PA0
5V輸入檢測
3
STA
充電狀態檢測
4
Key
觸發按鍵，低有效
5
Out1
冷白燈輸出，高有效
6
PA1
PWM調光信號輸出引腳
7
PA2
電壓檢測EN，高有效
8
PB0
升壓恒流輸入控制，高有效
9
PB1
電壓檢測引腳
10
Out2
暖白燈輸出，高有效
11
PB2
編碼器信號輸入引腳1
12
PC0
編碼器信號輸入引腳2
13
Led3
電量指示燈輸出引腳3
14
Led2
電量指示燈輸出引腳2
15
Led1
電量指示燈輸出引腳1
16
GND
IC負極

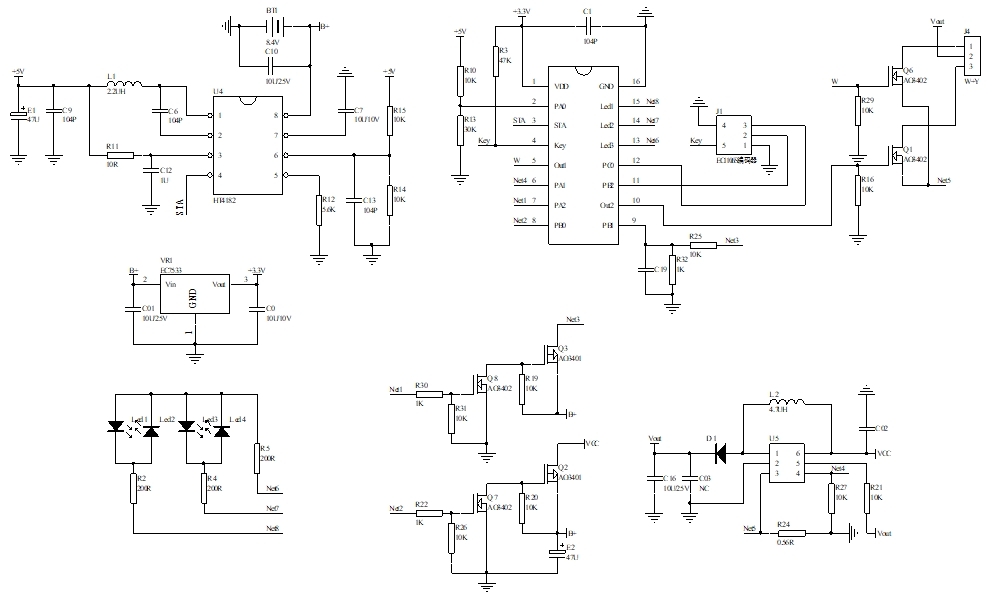

四、電路圖參考：
五、封裝尺寸圖：
六．版本說明：
版本
日期
描述
EC2403-FDD3H
2024/08/09
V01初版
|
