EC3201A 電子開關芯片 EC3201A輕觸開關芯片，CMOS 制造工藝，低工耗。驅動能力大，適用于各種電子開關。一路按鍵輸入控制，一路OUT低電平輸出。上電輸出低電平，短按開關后輸出高電平，再短按按鍵
一、功能及應用 EC3201A 電子開關芯片
EC3201A輕觸開關芯片，CMOS 制造工藝，低工耗。驅動能力大，適用于各種電子開關。一路按鍵輸入控制，一路OUT低電平輸出。上電輸出低電平，短按開關后輸出高電平，再短按按鍵，OUT 輸出低電平。再短按輸出高電平，如此循環。
二、電氣性能 (VDD=3.0V，Ta=25℃)
|
參數 |
最小 |
標準 |
最大 |
測試條件 |
|
工作電壓 |
2.0V |
3.0V |
5.0V |
|
|
靜態電流 |
--- |
--- |
2µA |
VDD=3V,NO LOAD |
|
工作電流 |
--- |
--- |
200µA |
VDD=3V,NO LOAD |
|
LED輸出電流 |
30mA |
|
|
VDD=3V,VLOAD=1.8V |

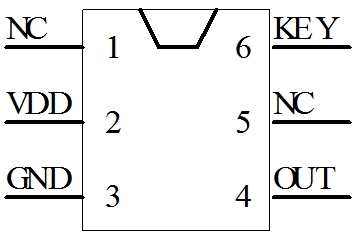

三、封裝腳位圖（SOT23-6）
|
管腳號 |
符號 |
功能描述 |
|
1 |
NC |
懸空 |
|
2 |
VDD |
電源正 |
|
3 |
GND |
電源負 |
|
4 |
OUT |
信號輸出，低電平有效 |
|
5 |
NC |
懸空 |
|
6 |
KEY |
觸發開關 |
接LED應用圖
五、封裝尺寸圖（SOT23-6）
|
