EC1062S-242C 24小時循環定時芯片 CMOS工藝技術詳解及其應用探索
在現代電子技術的浪潮中，低功耗、高性能的集成電路（IC）成為了眾多應用領域的核心。EC1062S-242C，作為一款專為低功耗設計的CMOS工藝定時IC，以其獨特的功能特性和廣泛的應用場景，吸引了業界的廣泛關注。本文將深入探討EC1062S-242C的技術特點、工作原理及其在LED燈串、LED電子蠟燭等應用中的實踐。
EC1062S-242C采用了先進的CMOS工藝技術，這一技術不僅降低了芯片的功耗，還提升了其整體性能。其工作電壓范圍寬廣，從2.4V至6.8V，這意味著該芯片能夠適應多種電源電壓環境，特別是在一些電池供電的應用中，如直接使用6V電池，大大簡化了電源設計，提高了系統的靈活性。此外，高電壓工藝的應用增強了EC1062S-242C的抗干擾能力，確保了在復雜電磁環境中的穩定運行。
在功能設計方面，EC1062S-242C提供了靈活的定時控制選項。用戶可以根據需要設定多種工作時間模式，包括8小時ON至16小時OFF、6小時ON至18小時OFF、5小時ON至19小時OFF、4小時ON至20小時OFF，以及無定時一直工作的模式。這種多樣化的定時設置，使得EC1062S-242C能夠廣泛應用于需要精確時間控制的場合，如節日裝飾燈、智能家居照明系統等。通過簡單的連接設置（如將8H、6H、5H、4H或24H引腳接地），即可實現不同的定時功能，極大地簡化了電路設計。

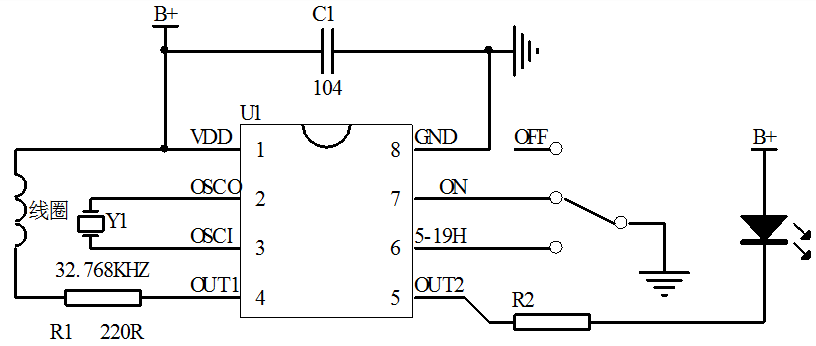

EC1062S-242C還具備兩路輸出控制功能，其中L1輸出為柔和模式蠟燭閃爍效果，L2輸出則為工作常亮狀態。這一設計使得該芯片在營造氛圍照明方面有著得天獨厚的優勢，特別是在LED電子蠟燭等應用中，能夠模擬出真實蠟燭的閃爍效果，增添浪漫與溫馨的氛圍。同時，通過單排3檔開關的選擇，用戶可以在兩個定時狀態之間自由切換，進一步豐富了應用場景。
在實際應用中，EC1062S-242C的定時功能和控制靈活性得到了充分展現。以LED燈串為例，通過精確設定工作時間，可以有效控制燈串的亮燈時長，既滿足了照明需求，又實現了節能減排。而在LED電子蠟燭上，通過模擬蠟燭閃爍效果，不僅提升了產品的觀賞性，還增加了使用的趣味性。
在測試與驗證環節，EC1062S-242C同樣表現出色。測試方法選用1小時閃一次的模式，頻率大約在2Hz，便于觀察和記錄。同時，TIME引腳接地可實現快速測試模式，斷開則恢復正常模式，這一設計大大縮短了測試周期，提高了開發效率。在測試過程中，常亮I0口和蠟燭閃IO口的輸出狀態穩定可靠，快速測試模式下的表現也與正常模式一致，充分驗證了芯片的穩定性和可靠性。
電氣特性方面，EC1062S-242C的工作電流僅為500uA，LED推動電流可達30mA，這保證了在低功耗的同時，仍能提供足夠的驅動能力。工作溫度范圍在0-75°C之間，覆蓋了大多數應用場景的溫度需求。這些優異的電氣特性，使得EC1062S-242C在各類電子產品中都能發揮出色的性能。
綜上所述，EC1062S-242C循環定時芯片作為一款低功耗、高性能的CMOS工藝定時IC，在LED燈串、LED電子蠟燭等應用中展現出了強大的功能和靈活性。其寬電壓范圍、高抗干擾能力、靈活的定時設置以及兩路輸出控制功能，使得該芯片成為眾多設計師的首選。隨著物聯網、智能家居等領域的不斷發展，EC1062S-242C的應用前景將更加廣闊，為人們的生活帶來更多便捷與樂趣。
