EC340EGB 定時IC芯片 CMOS 生產制造工藝,自身功耗低。工作電壓寬,抗干擾能力強。OUT 輸出電平可選,定時時間范圍寬,定時OPTION 為8 倍差。上電輸出高電平,按鍵開始定時,LED 輸出低電平,定時時間到,LED 輸出高電平。
EC340EGB 定時器芯片
一、功能及應用

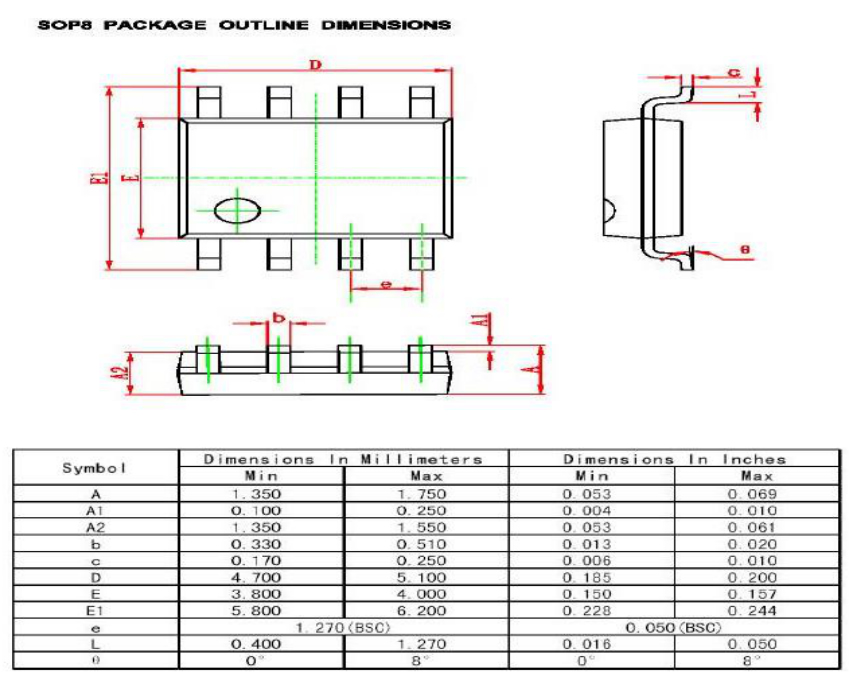

定時器芯片,SOP-8封裝,低功耗,抗干擾能力強。定時器芯片,可用于小家電,充電器等定時控制。
定時時間范圍寬,外接振蕩電阻改變定時時間,10秒至10小時可選。可選8-512倍,可上電計時或上電不計時,按鍵觸發開始定時,Out輸出低電平,定時時間到輸出轉為高電平,中途觸發無效。
二、電氣參數 (VDD=3.0V,GND=0V,Ta=25℃)
Characteristies
Sym
Min
Typ
Max
Unit
Remarks
工作電壓
Vdd
2.2
3
5
V
工作電流
Iop
<50
µA
VDD=3.0V,負載斷開
靜態電流
Isb
3
µA
VDD=3.0V,負載關閉
LED推動電流
Iol
30
mA
Vdd=3V,Vds=1.2V
振蕩頻率
Fosc
KHz
外接電阻
工作溫度
Temp
0
25
60
℃
三、參考電路圖

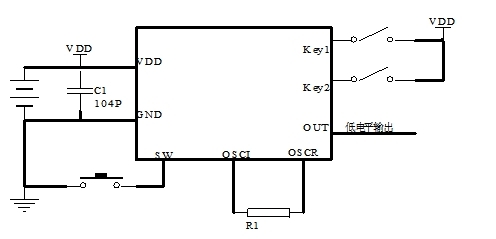

觸發開關控制

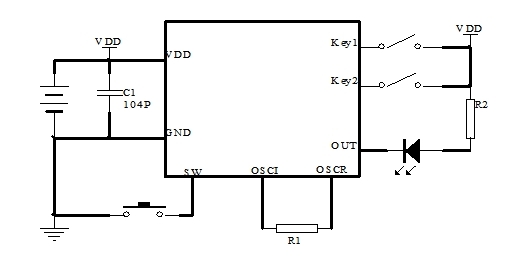

接LED電路

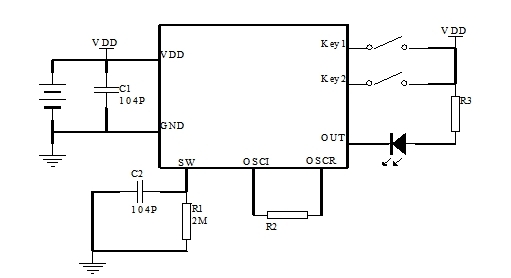

上電定時參考電路
四、外接電阻頻率測試參數
R時間選擇方法:
KEY1=0,KEY2=0 都懸空,定時時間如下表
KEY1=VDD,KEY2=0定時時間是表中8倍
KEY1=0,KEY2=VDD定時時間是表中64倍
KEY1=VDD,KEY2=VDD 同時接VDD,定時時間是表中512倍
KEY1=0 KEY2=0 |
||||
電阻值R |
VDD=DC3V時(對應的振蕩頻率) |
定時時間 |
VDD=DC4.5V時(對應的振蕩頻率) |
定時時間 |
20K |
841.8KHZ |
9S |
1.03MHZ |
7S |
30K |
688.2KHZ |
10S |
818.8KHZ |
9S |
39K |
589.6KHZ |
12S |
679.5KHZ |
11S |
51K |
492.7KHZ |
15S |
559.8KHZ |
14S |
75K |
385.7KHZ |
20S |
422.7KHZ |
18S |
100K |
314.5KHZ |
24S |
340.5KHZ |
23S |
150K |
226.1KHZ |
33S |
237.7KHZ |
32S |
200K |
173.0KHZ |
42S |
180.7KHZ |
42S |
240K |
152.9KHZ |
50S |
157.3KHZ |
48S |
300K |
114.3KHZ |
67S |
117.6KHZ |
65S |
390K |
97.17KHZ |
77S |
98.40KHZ |
77S |
510K |
76.10KHZ |
100S |
77.0KHZ |
98S |
750K |
50.25KHZ |
156S |
49.70KHZ |
153S |
1M |
40.30KHZ |
190S |
40.25KHZ |
189S |
1.2M |
31.20KHZ |
244S |
30.70KHZ |
248S |
1.5M |
27.82KHZ |
274S |
27.70KHZ |
275S |
2M |
20.95KHZ |
363S |
20.35KHZ |
375S |
3M |
13.80KHZ |
552S |
13.75KHZ |
555S |
4.7M |
8.8KHZ |
866S |
8.50KHZ |
897S |
10M |
4.1KHZ |
1860S |
4.10KHZ |
1860S |
15M |
2.9KHZ |
2629S |
2.8KHZ |
2723S |
20M |
2.05KHZ |
4485S |
1.65KHZ |
3812S |
22M |
1.70KHZ |
4490S |
1.65KHZ |
4621S |
深圳市麗晶微電子科技有限公司,專注于EC340EGB 定時IC,定時芯片,定時開關IC芯片,定時IC芯片,定時IC可編程,咨詢熱線:0755-29100085
![]() |
