EC340EGC 定時器芯片CMOS 制造工藝,低功耗工作電壓：2.0-4.8V。一個按鍵輸入控制，一路電平信號輸出。 上電不工作OUT高電平，短按下輸出低電平開始計時。計時結束后反轉為高電平，計時過程中觸發無效。若按鍵KEY直接接地，則上電計時輸出低電平，計時結束后輸出反轉為高電平。
一、功能及應用 EC340EGC 定時器芯片
CMOS 制造工藝,低功耗工作電壓：2.0-4.8V。一個按鍵輸入控制，一路電平信號輸出。
上電不工作OUT高電平，短按下輸出低電平開始計時。計時結束后反轉為高電平，計時過程中觸發無效。
若按鍵KEY直接接地，則上電計時輸出低電平，計時結束后輸出反轉為高電平。
計時時間可用振蕩電阻調整，當振蕩腳OSCR--OSCO電阻值為零時，計時時間為1.5秒-2.0秒（根據電壓不同差異），有不同計時模式選擇。
備注：一般不建議使用振蕩電阻極限狀態。
二、電氣參數 (VDD=3.0V，GND=0V,Ta=25℃)
Characteristies
Sym
Min
Typ
Max
Unit
Remarks
工作電壓
Vdd
2.0
3
4.8
V
工作電流
Iop
100
200
µA
No load
靜態電流
Isb
2
µA
No load
LED推動電流
IOL
30
mA
@VDS=1.0V
LED推動電流
IOH
10
mA
@VDS=2.0V
工作溫度
Temp
0
25
60
℃
三、參考電路圖

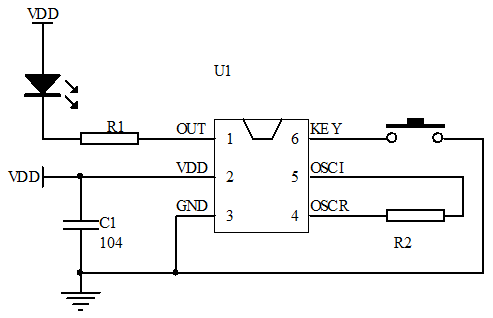

參考電路圖二（SOT23-6）：推LED

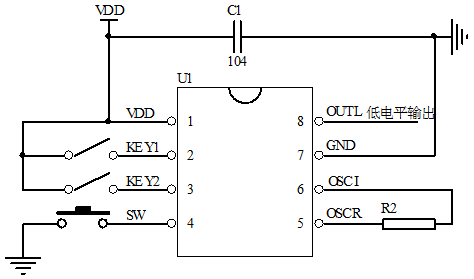

參考電路圖三（SOP-8）
以上電路僅供參考，如有修改，恕不另行通知！
四、外接電阻頻率測試參數
用戶應用時因生產批不同、VDD電壓不一致、振蕩電阻差異、負載等因素，定時時間會有變化。不建議振蕩頻率超出6KHz-600KHz，振蕩頻率在極限狀態可能會使振蕩不穩定。
R2時間選擇方法：
|
KEY1、KEY2 懸空 |
||||
|
電阻 |
3V |
定時時間 |
4.5V |
定時時間 |
|
0Ω |
|
2.5 S |
|
1.5 S |
|
10K |
1.35MHz |
5 S |
1.6MHz |
4 S |
|
20K |
930KHz |
8 S |
1.05M |
7 S |
|
33K |
723K |
11 S |
800K |
10 S |
|
51K |
480K |
16 S |
517K |
15 S |
|
75K |
370K |
23 S |
350K |
22 S |
|
100K |
276K |
30 S |
289K |
28 S |
|
150K |
191K |
43 S |
197K |
41 S |
|
200K |
149K |
56 S |
153K |
53 S |
|
240K |
126K |
67 S |
129K |
64 S |
|
300K |
95K |
84 S |
97K |
80 S |
|
390K |
79K |
110 S |
81K |
105 S |
|
510K |
61K |
136 S |
62K |
129 S |
|
560K |
54K |
154 S |
54K |
147 S |
|
620K |
51.1K |
171 S |
51K |
164 S |
|
750K |
39.7K |
206 S |
40K |
195 S |
|
820K |
37K |
230 S |
37K |
220 S |
|
1M |
32K |
270 S |
32K |
255 S |
|
1.5M |
22K |
400 S |
22K |
380 S |
|
2M |
16K |
526 S |
16K |
500 S |
|
3M |
11K |
780 S |
11K |
735 S |
|
4.7M |
7.2K |
1220 S |
7.2K |
1130 S |
|
5.1M |
6.3K |
1300 S |
6.3K |
1230 S |
|
10M |
3.2K |
2921 S |
3.2K |
2621 S |
|
15M |
2.1K |
4394 S |
2.2K |
3813 S |
定時模式選擇說明：
|
KEY2 |
KEY1 |
定時時間 |
|
懸空 |
懸空 |
標準定時參考上表 |
|
懸空 |
接VDD |
8倍標準定時 |
|
接VDD |
懸空 |
64倍標準定時 |
|
接VDD |
接VDD |
512倍標準定時 |
五、封裝腳位圖(SOT23-6)
六、 PIN腳功能描述（SOT23-6）
|
腳位 |
符號 |
功 能 說 明 |
|
1 |
OUT |
LED輸出，低電平有效 |
|
2 |
VDD |
電源正 |
|
3 |
GND |
電源負 |
|
4 |
OSCR |
振蕩電阻 |
|
5 |
OSCI |
振蕩電阻 |
|
6 |
KEY |
觸發開關 |
七、封裝尺寸圖（SOT23-6）
|
