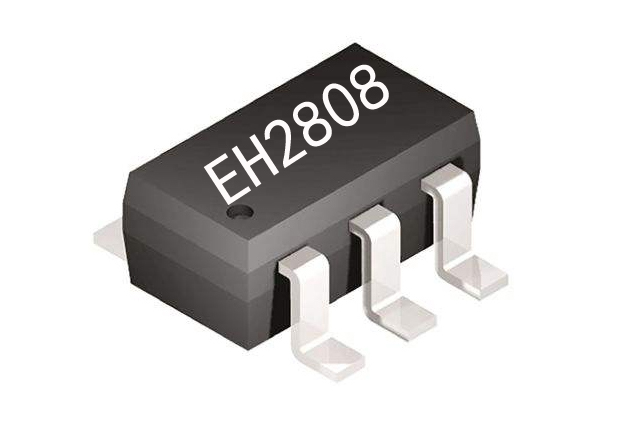

EH2808-934E一鍵開關機專用芯片是一款專為工業級應用設計的超低功耗電子開關芯片，采用SOT23-6小封裝，適用于手持儀器、醫療設備等對功耗和體積有嚴格要求的場景。該芯片通過按鍵開關控制，實現兩路信號的同步輸出，具有高可靠性和穩定性，能夠滿足工業級產品的嚴苛需求。

一、功能說明

EH2808-934E的核心功能是通過短按按鍵實現兩路輸出信號的同步翻轉。具體工作邏輯如下：

1. 上電初始狀態：芯片上電時，OUTL輸出高電平，OUTH輸出低電平。

2. 第一次短按按鍵：OUTL從高電平翻轉為低電平，OUTH從低電平翻轉為高電平。

3. 第二次短按按鍵：OUTL從低電平翻轉為高電平，OUTH從高電平翻轉為低電平。

4. 循環工作：后續每次短按按鍵，兩路輸出信號均會同步翻轉，依次循環。

這種設計使得EH2808-934E能夠靈活應用于需要雙路信號切換的場景，例如設備的狀態切換、模式選擇等。其超低功耗特性特別適合電池供電的設備，能夠顯著延長設備的使用時間。

二、電氣參數

EH2808-934E在VDD=5.0V、TA=25℃條件下的電氣參數如下：

1. 工作電壓范圍：2.4V-5V，兼容常見的低電壓供電系統。

2. 工作電流：5μA，超低功耗設計，適合電池供電設備。

3. 靜態電流：5μA，在待機狀態下幾乎不消耗電能。

4. 驅動電流：14mA，能夠直接驅動小型負載或作為控制信號使用。

5. 工作溫度范圍：-40℃至85℃，適應極端環境下的工業應用。

三、應用場景

EH2808-934E憑借其小巧的封裝和優異的性能，廣泛應用于以下領域：

1. 手持儀器：如便攜式測量設備、檢測儀器等，需要低功耗和可靠控制的場景。

2. 醫療設備：如便攜式醫療監測儀器，對功耗和穩定性要求極高。

3. 工業控制：如小型工業控制器、自動化設備等，需要雙路信號切換的場合。

4. 消費電子：部分對體積和功耗有要求的消費電子產品也可采用該芯片。

四、設計優勢

1. 超低功耗：工作電流和靜態電流均為5μA，顯著降低系統功耗。

2. 小封裝：SOT23-6封裝節省PCB空間，適合緊湊型設計。

3. 高可靠性：工業級設計，適應寬溫度范圍和惡劣環境。

4. 簡單易用：通過短按按鍵即可實現雙路信號切換，無需復雜的外圍電路。

五、使用注意事項

1. 電源穩定性：雖然芯片工作電壓范圍較寬，但仍需確保電源穩定，避免電壓波動影響性能。

2. 按鍵防抖：建議在按鍵輸入端增加硬件或軟件防抖措施，避免誤觸發。

3. 負載匹配：驅動電流為14mA，需確保負載在允許范圍內，避免過載。

4. 溫度環境：在極端溫度下使用時，需考慮PCB布局和散熱設計。

六、典型應用電路

以下是一個典型的EH2808-934E應用電路設計：

1. 電源部分：采用穩壓電路確保供電電壓穩定，建議增加濾波電容。

2. 按鍵輸入：按鍵一端接地，另一端接芯片的按鍵輸入引腳，可串聯電阻限流。

3. 輸出部分：兩路輸出可直接驅動LED、繼電器或作為MCU的輸入信號。

4. 外圍元件：根據實際需求，可增加RC電路用于防抖或延時。

七、與其他芯片的對比

EH2808-934E在同類短按開關芯片中具有明顯優勢：

1. 功耗更低：相比傳統開關芯片，其靜態和工作電流更低。

2. 封裝更小：SOT23-6封裝比常見的SOP或DIP封裝更節省空間。

3. 工業級設計：寬溫度范圍和抗干擾能力優于消費級芯片。

總結

EH2808-934E開關電源控制芯片是一款專為工業級應用設計的優秀產品，其超低功耗、小封裝和雙路信號切換功能使其在手持儀器、醫療設備等領域具有廣泛的應用前景。通過合理的設計和應用，該芯片能夠顯著提升產品的性能和可靠性，是工程師在低功耗控制設計中的理想選擇。
