兩通道觸摸按鍵控制芯片

一、觸摸IC概述：

EC022K 是一款兩觸摸通道帶兩個邏輯控制輸出的電容式觸摸芯片。具有如下功能特點和優勢：

①可通過觸摸實現各種邏輯功能控制。操作簡單、方便實用。

②可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高。

③應用電壓范圍寬，可在 2.4~5.5V 之間任意選擇。

④應用電路簡單，外圍器件少，加工方便，成本低。

⑤抗電源干擾及手機干擾特性好。EFT 可以達到±2KV 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。

二、觸摸IC特性：

①LO1與LO2在上電后的初始輸出狀態由上電前OSC的輸入狀態決定。OSC管腳接VDD（高電平）上電，上電后LO1與 LO2 輸出高電平；OSC管腳接GND（低電平）上電，上電后LO1與LO2 輸出低電平。

②TI1觸摸輸入對應LO1邏輯輸出，TI2觸摸輸入對應LO2邏輯輸出。

③每一次觸摸 TI1 或 TI2，對應 LO1 或 LO2 的輸出狀態翻轉一次。如此循環。

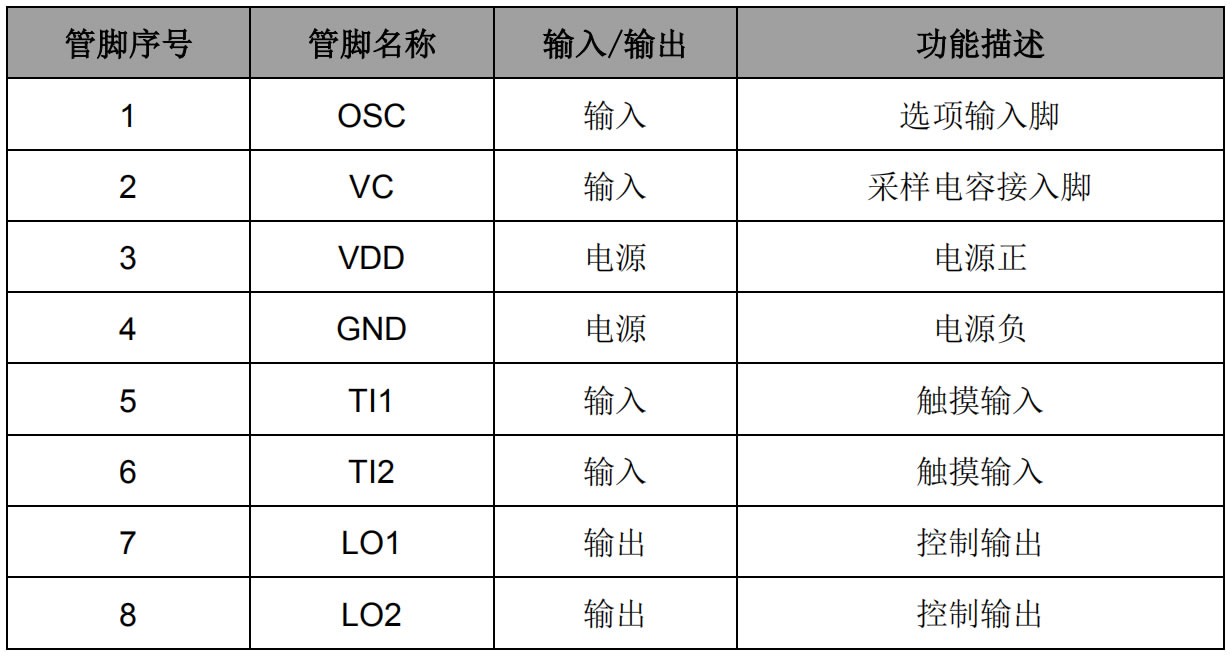

1. 三、封裝及引腳說明：

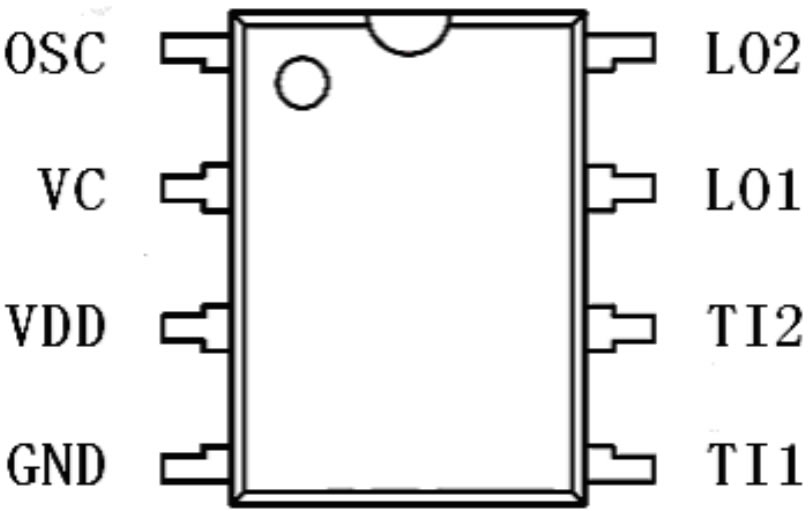

   DIP8



2.

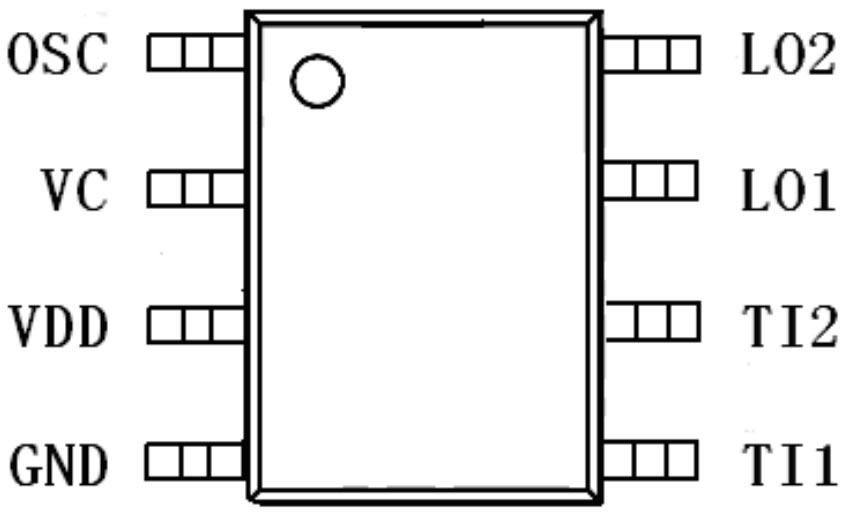

   SOP8

3.








4. 四、應用電路圖：

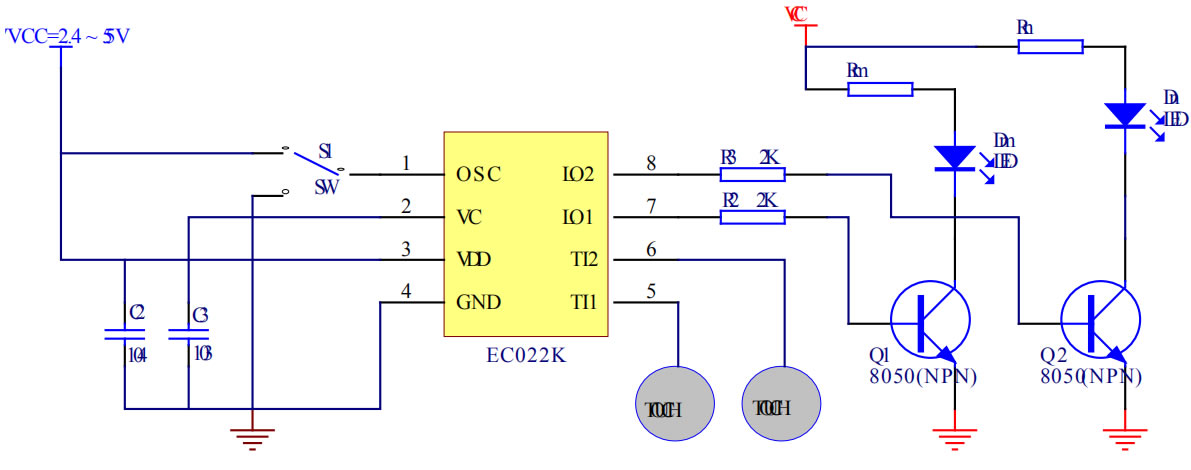

5. 圖 1、直流供電情況下的應用電路





6.

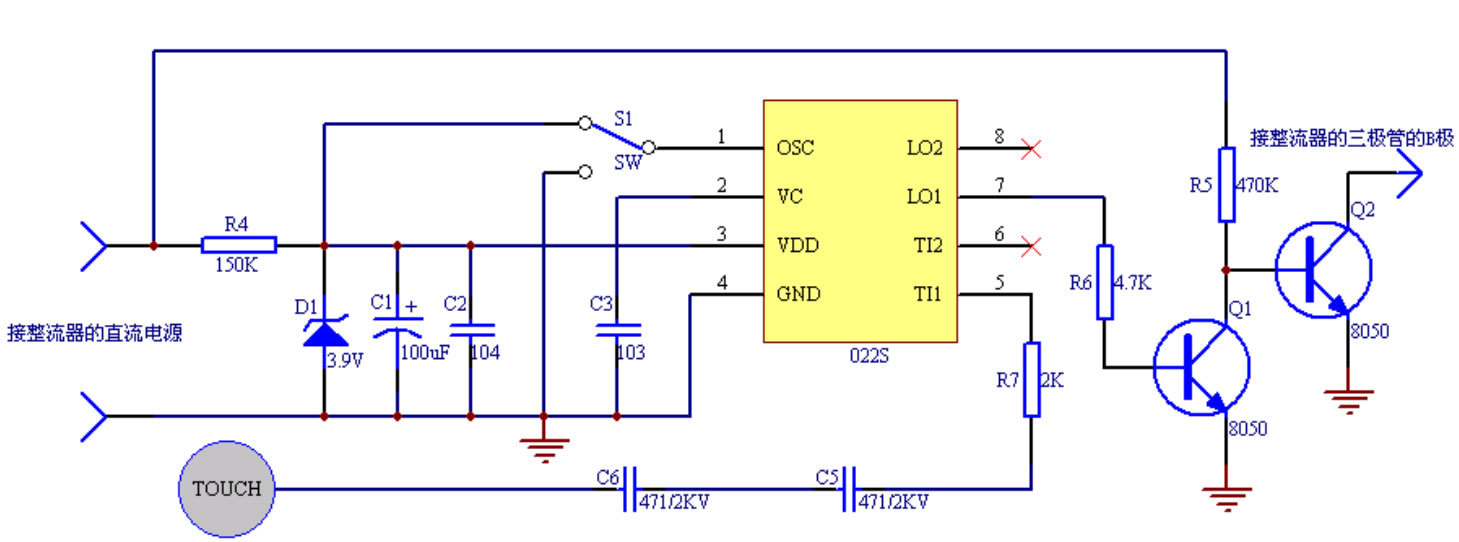

   圖 2、交流供電情況下作為熒光燈觸摸控制開關的應用電路

7. 注： 當介質材料及厚度等差異較大時，可通過調整VC與GND之間的C3采樣電容來調節觸摸靈敏度。

   電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。

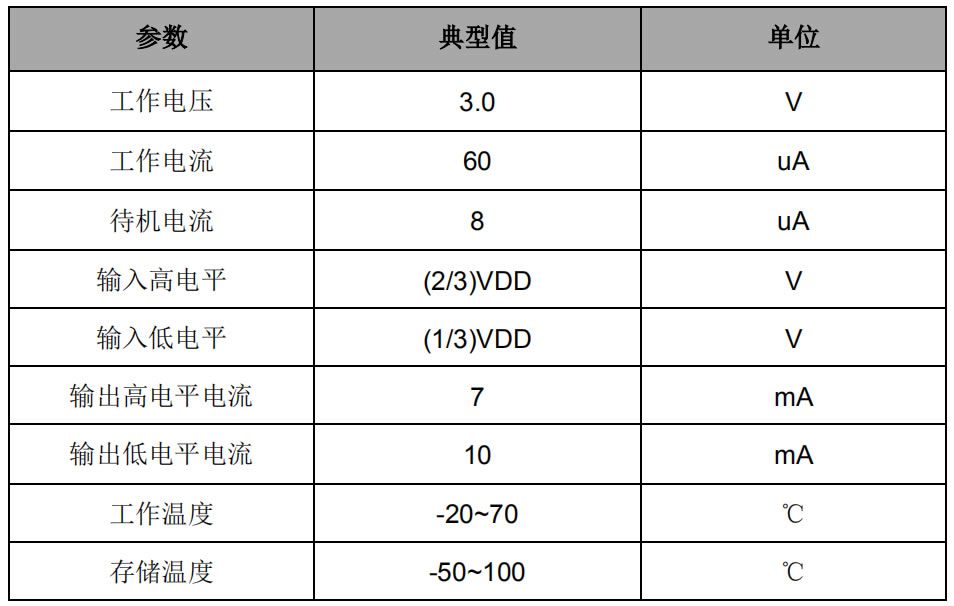

8. 五、電氣參數：
