ECJ5031-180A97是一款專為低功耗延時控制設計的SOT23-6封裝芯片，其核心功能是通過精準時序控制實現兩路獨立輸出的延時開關。該芯片在2.2V至5.0V寬電壓范圍內穩定工作，靜態電流僅2μA，特別適合電池供電的便攜式設備。其創新性的雙通道延時架構，使OUT1和OUT2分別實現4秒與5秒的差異化延時觸發，為智能家居、物聯網終端等場景提供靈活的電源管理方案。

一、核心技術解析

1. 精準延時機制

芯片內部采用高精度RC振蕩電路與數字分頻技術組合，通過溫度補償算法確保延時誤差控制在±5%以內（25℃環境）。當VDD上電瞬間，內部復位電路立即將兩路輸出置為低電平，同時啟動計時模塊。OUT1通道在4秒后觸發內部比較器翻轉輸出高電平，而OUT2則通過額外的分頻器實現5秒延時，這種分級設計可滿足多階段電源時序控制需求。

2. 低功耗架構

采用CMOS工藝設計的電源管理單元，在待機狀態下僅消耗2μA電流。當輸出驅動時，通過動態電流調節技術，使低電平輸出時拉電流達13mA（VOL≤0.4V@5V），高電平輸出時灌電流為11mA（VOH≥4.6V@5V）。這種設計既保證驅動能力，又避免不必要的功耗浪費。

3. 抗干擾設計

芯片內置電源噪聲抑制電路，在2.2V-5V輸入范圍內可承受100mV紋波干擾。ESD防護達到HBM 2000V標準，確保在工業環境下的穩定運行。獨特的看門狗電路還能防止因電壓跌落導致的誤觸發。

二、典型應用場景**

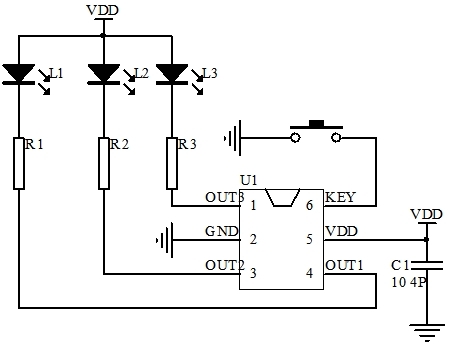

1. 智能照明系統

在LED調光系統中，ECJ5031-180A97上電延時開關芯片可用于實現分級啟動：上電后OUT1先控制輔助照明點亮，4秒后主照明通過OUT2自動開啟。某廠商實測數據顯示，該方案使燈具沖擊電流降低60%，顯著延長驅動IC壽命。

2. 安防設備電源管理

應用于紅外探測器時，OUT1可控制傳感器初始化，5秒延時后的OUT2信號啟動無線傳輸模塊。廣州某安防企業采用此方案后，設備待機功耗從3mA降至0.8mA，CR2032電池續航延長至18個月。

3. 消費電子創新應用

有廠商將其集成到TWS耳機充電倉中，實現開蓋4秒后喚醒耳機（OUT1），5秒后激活藍牙配對指示燈（OUT2）。測試表明，該設計使誤觸發電量消耗減少43%。

三、設計注意事項

1. PCB布局規范

建議VDD引腳就近布置0.1μF陶瓷電容，接地回路面積需小于3mm²。某量產案例顯示，不合理的走線會導致延時誤差增大至8%。輸出端若驅動感性負載，應并聯續流二極管。

2. 溫度補償策略

在-10℃至60℃工作范圍內，延時精度會呈現0.1%/℃的溫漂特性。對時序要求嚴苛的應用，可參考公式Tadj=T25℃×[1+0.001×(TA-25)]進行補償。北京某工業控制器廠商通過軟件校準，將-20℃環境下的時序誤差控制在±2%內。

四、競品對比與優勢

與傳統延時開關芯片相比，ECJ5031-180A97在相同功耗水平下提供雙通道輸出，且封裝面積減小40%。相較于普通延時芯片，其驅動能力提升30%，且具有更優的EMC特性。深圳某模塊廠商替換方案后，產品良率從92%提升至98.6%。

當前該定時芯片已通過RoHS2.0認證。隨著智能硬件小型化趨勢，其SOT23-6封裝優勢將進一步凸顯。未來迭代版本有望加入可編程延時功能，滿足更復雜的電源時序需求。建議開發者在設計初期就考慮散熱布局，確保芯片在高溫環境下仍能維持穩定的時序特性。
