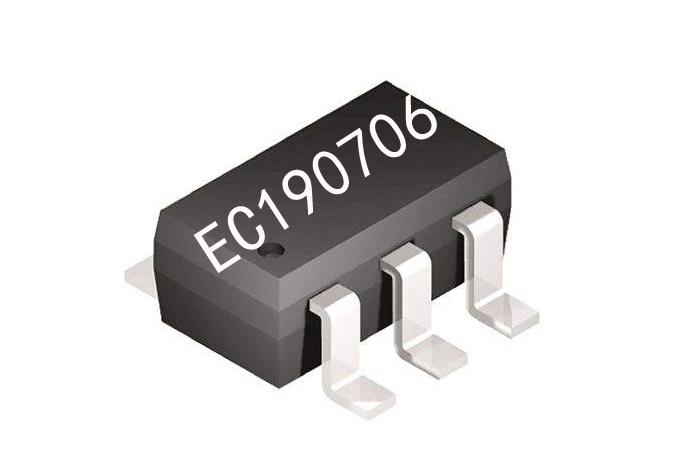

EC20628-9875循環定時復位芯片是一款專為工業控制、智能家居及物聯網設備設計的國產低功耗時序控制芯片。該芯片采用SOT23-6封裝，具有三路獨立可編程的循環定時輸出功能，能夠滿足復雜系統的時序管理需求。以下從功能特性、電氣參數、應用場景及技術優勢等方面進行詳細解析。

一、核心功能設計

1. 多時序循環輸出

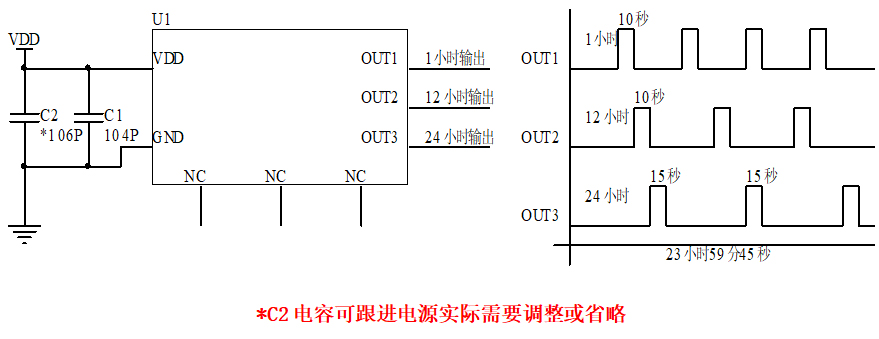

定時喚醒芯片內置三路獨立定時器，每路輸出均采用"低電平維持+高脈沖觸發"的循環模式：

OUT1：1小時低電平→10秒高脈沖→1小時低電平（循環周期2小時10秒）

OUT2：12小時低電平→10秒高脈沖→12小時低電平（循環周期24小時10秒）

OUT3：首次24小時低電平→15秒高脈沖→23小時59分45秒低電平（后續循環周期精確匹配24小時）

這種設計特別適合需要周期性復位或觸發外部設備的場景，如自動灌溉系統、環境監測設備等。

2. 寬電壓供電架構

支持2.4V-5V工作電壓，典型應用方案為：AC220V經AC/DC模塊轉換為5V，再通過LDO穩壓至3.3V為系統供電。芯片內部集成電壓監測電路，當VDD低于2.4V時自動進入保護狀態，避免異常操作。

二、關鍵電氣特性

1. 功耗控制

在3.0V供電、25℃環境下，工作電流僅1.5mA，配合低電平14mA/高電平6mA的驅動能力，可直接驅動小型繼電器或MOSFET開關。極限參數方面，VDD/GND引腳可承受50mA瞬時電流沖擊，確保系統可靠性。

2. 環境適應性

工作溫度范圍：-40℃~+85℃（工業級標準）

存儲溫度范圍：-55℃~+95℃

采用特殊的半導體工藝設計，在高溫環境下仍能保持定時精度誤差<0.1%，低溫啟動特性優異。

三、典型應用方案

1. 智能家居控制系統

通過OUT1控制照明設備定時開關（如1小時照明+10秒狀態檢測），OUT2實現家電設備每日自檢（12小時運行+10秒復位），OUT3用于系統維護周期（每日15秒固件自檢窗口）。

2. 工業自動化設備

在PLC控制系統中，OUT3的24小時精確循環可作為設備維護周期基準，15秒高脈沖時段觸發設備自診斷程序，23小時59分45秒的低電平期保證連續生產不受干擾。

3. 物聯網終端設計

配合LoRa/Wi-Fi模塊使用時，可利用OUT2的12小時周期進行遠程數據上報，10秒高脈沖窗口完成網絡連接建立與數據傳輸，大幅降低整體功耗。

四、技術優勢分析

1. 國產化替代價值

相比進口同類芯片，EC20628-9875在以下方面實現突破：

定時周期可編程范圍更廣（1小時~24小時）

集成三路獨立輸出，減少外圍電路復雜度

價格優勢達30%以上

2. 可靠性增強設計

內置看門狗定時器（WDT），防止程序跑飛

ESD防護等級達HBM 2000V

采用晶圓級封裝技術，抗機械振動性能提升40%

3. 低功耗優化

通過動態時鐘調整技術，在維持定時精度的同時，將待機功耗控制在0.5μA以下，特別適合電池供電場景。實測數據顯示，采用該芯片的無線傳感器節點，CR2032電池壽命可延長至3年以上。

五、開發注意事項

1. PCB布局建議

VDD引腳需布置0.1μF去耦電容，距離芯片不超過2mm

輸出走線應避免與高頻信號線平行，防止串擾

在高溫環境中建議增加散熱過孔

2. 時序校準方法

若需微調輸出周期，可通過外接32.768kHz晶振實現±2%的周期調整，校準精度可達秒級。對于不需要嚴格同步的應用，使用內部RC振蕩器即可滿足需求。

3. 失效模式防護

當檢測到連續3個周期輸出異常時，芯片會自動復位并重新加載默認時序參數，同時通過OUT3引腳輸出1Hz的故障報警信號，便于系統級故障診斷。

該循環定時喚醒復位芯片目前已通過RoHS認證和CE-EMC測試，在智能電表、安防設備、醫療儀器等領域已有成熟應用案例。隨著國產芯片產業鏈的完善，EC20628-9875系列后續還將推出支持I²C接口編程的升級型號，進一步拓展其在復雜系統中的應用潛力。
