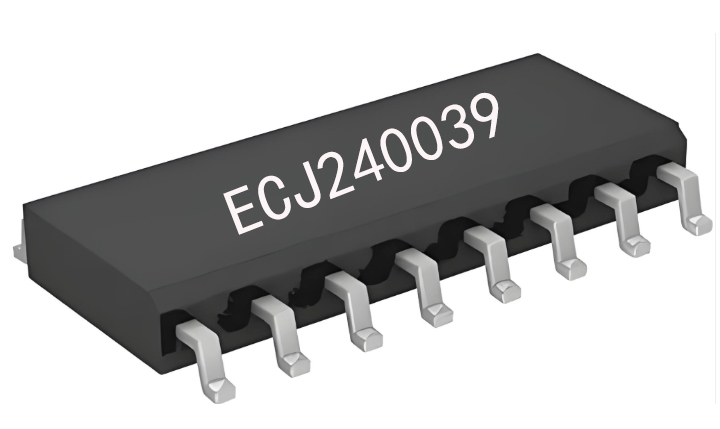

ECJ240039-529135單鍵6路循環切換開關芯片是一款功能強大且設計精巧的電子控制芯片，廣泛應用于LED照明控制、家電開關、玩具控制等領域。該芯片以其簡潔的操作方式、穩定的性能和低功耗特性，成為工程師和電子愛好者的理想選擇。下面將從功能說明、電氣參數、應用場景以及使用注意事項等方面，詳細介紹這款芯片的特點和優勢。

一、功能說明

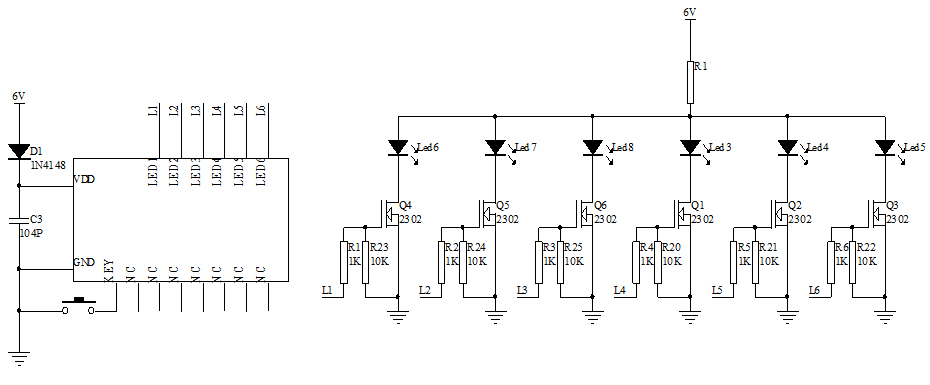

ECJ240039-529135電子切換開關芯片采用DC 6V供電，通過一個輕觸按鍵（KEY）實現六路LED高電平輸出的循環切換。芯片上電后處于待機狀態，不輸出任何信號，確保系統的安全性和節能性。

按鍵操作邏輯：

1. 短按功能：

首次短按KEY鍵，L1亮起；

再次短按，切換至L2亮起；

依次循環至L3、L4、L5、L6亮起；

當L6亮起時，再次短按將關閉所有LED輸出，完成一個完整的循環。

順序為：L1→L2→L3→L4→L5→L6→滅→L1……

2. 長按功能：

長按KEY鍵2秒可實現開關機功能。

長按關機后，再次長按或短按開機時，芯片會自動恢復關機前的燈光狀態，實現斷電記憶功能。

這種設計不僅簡化了用戶操作，還提升了使用體驗，特別適合需要頻繁切換燈光模式的應用場景。

二、電氣參數

在標準工作條件下（VDD=5.0V，環境溫度TA=25℃），ECJ240039-529135芯片的主要電氣參數如下：

1. 工作電壓范圍：2.2V-5V，兼容多種電源設計，尤其適合低電壓應用。

2. 工作電流：0.6mA，功耗極低，適合電池供電設備。

3. 靜態電流：2uA，待機狀態下幾乎不耗電，節能效果顯著。

4. 驅動能力：

低電平輸出時，驅動電流可達13mA；

高電平輸出時，驅動電流為11mA，能夠直接驅動普通LED或作為控制信號使用。

5. 溫度范圍：

工作溫度：-10℃至+60℃，適應大多數室內環境；

存儲溫度：-25℃至+125℃，確保芯片在極端環境下仍能保持穩定性。

這些參數表明，該芯片在性能與功耗之間取得了良好的平衡，能夠滿足多種電子設備的設計需求。

三、應用場景

ECJ240039-529135芯片憑借其靈活的控制方式和穩定的性能，適用于以下場景：

1. LED照明控制：

可用于臺燈、氛圍燈、裝飾燈等產品的多檔亮度或顏色切換。

斷電記憶功能特別適合需要保存用戶偏好的場景，如床頭燈或夜燈。

2. 家電控制：

作為風扇、加濕器等設備的檔位切換開關，簡化操作面板設計。

3. 玩具與電子DIY：

- 適合需要多路信號切換的電子玩具或創客項目，例如多模式發光玩具或互動裝置。

4. 工業控制：

在需要簡單邏輯控制的設備中，可作為狀態切換模塊，減少外圍電路復雜度。

四、使用注意事項

為了充分發揮芯片的性能并延長其使用壽命，使用時需注意以下幾點：

1. 電源設計：

建議在電源輸入端添加濾波電容（如0.1μF），以抑制電壓波動對芯片的干擾。

2. 按鍵設計：

KEY鍵建議采用輕觸開關，并添加硬件消抖電路（如RC濾波），避免誤觸發。

3. 負載匹配：

若驅動大電流LED或負載，需外接三極管或MOS管擴流，避免超過芯片驅動能力。

4. 溫度管理：

避免長時間在高溫環境下工作，以防性能下降。

5. PCB布局：

盡量縮短KEY鍵與芯片引腳的走線，減少信號干擾。

五、總結

ECJ240039-529135單鍵6路循環切換開關芯片以其簡潔高效的設計、低功耗和斷電記憶功能，成為多路控制應用的優選方案。無論是消費電子產品還是工業設備，該芯片都能提供穩定可靠的控制邏輯，同時降低系統設計的復雜度。對于開發者而言，合理利用其電氣特性和功能邏輯，可以快速實現豐富的交互功能，提升產品的用戶體驗和市場競爭力。
