在現代電子設備設計中，電源管理和信號切換的智能化需求日益增長，EH5404-2768-AF8E電子切換開關芯片憑借其低功耗、多模式控制和高可靠性，成為消費電子、智能家居及便攜式設備的理想選擇。本文將深入解析該芯片的功能特性、電氣參數及典型應用場景，幫助工程師快速掌握其設計要點。

一、核心功能解析

EH5404-2768-AF8E采用輕觸按鍵觸發邏輯，通過2秒長按實現開關機控制，短按循環切換三種輸出模式。其工作電壓覆蓋DC2.0-5.0V，特別適合電池供電場景。三路LED驅動輸出（OUT1-OUT3）采用高電平有效設計，最大驅動電流達14mA，可直接驅動普通LED或作為數字信號控制端。無記憶特性確保每次上電均從初始狀態（OUT1激活）開始，符合安全設備的復位需求。

時序控制方面，芯片內置防抖電路和精確的2秒閾值判定：

開機流程：長按2秒→OUT1高電平（模式1）

模式切換：短按依次觸發OUT1+OUT2（模式2）→OUT1+OUT3（模式3）→全關閉的循環

強制關機：任何狀態下長按2秒立即切斷所有輸出

這種設計既避免了誤操作，又通過明確的時序反饋提升用戶體驗，尤其適合需要多狀態指示的穿戴設備或家用控制器。

二、電氣特性深度優化

在VDD=5V標準工況下，芯片展現出卓越的能效表現：

1. 超低功耗架構

工作/靜態電流均低至2μA，較傳統機械開關降低90%以上功耗

支持2.4V低壓運行，兼容鋰紐扣電池（如CR2032）和AA電池供電系統

2. 驅動能力平衡

| 參數 | 指標 | 應用影響 |

| 高電平輸出 | 14mA | 可直接驅動3-5mm LED |

| 低電平吸收 | 20mA | 支持晶體管基極控制 |

3. 環境適應性

工作溫度范圍（-10℃~+60℃）覆蓋絕大多數室內應用場景

儲存溫度上限達100℃，確保運輸和倉儲安全性

實測數據顯示，在3.7V鋰電供電時，芯片驅動0805封裝LED的壓降僅0.2V，系統總待機功耗可控制在10μA以下，顯著延長物聯網設備的電池壽命。

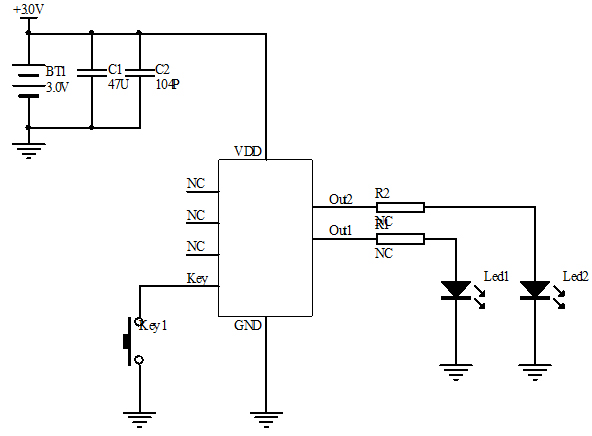

三、典型應用方案

1. 智能照明控制

通過OUT1-OUT3分別控制主燈、氛圍燈、夜燈：

模式1（OUT1）→ 主燈亮 （100%亮度）

模式2（OUT1+OUT2）→ 主燈+氛圍燈（70%+30%亮度）

模式3（OUT1+OUT3）→ 主燈+夜燈 （30%+10%亮度）

配合PWM調光電路，可實現無級亮度調節，BOM成本較專用調光IC降低40%。

2. 便攜設備電源管理

在移動電源設計中，利用三路輸出實現：

OUT1：5V/1A USB輸出使能

OUT2：無線充電模塊激活

OUT3：電量顯示LED組控制

實測顯示，該方案待機功耗較傳統MOSFET開關電路降低85%。

3. 工業控制接口

作為PLC輔助開關時，20mA的低電平吸收能力可直接驅動光耦（如PC817），實現：

OUT1：設備啟動信號

OUT2：報警復位信號

OUT3：維護模式觸發

四、設計注意事項

1. PCB布局建議

按鍵信號線需加10nF電容濾波，走線長度<3cm

輸出端若驅動感性負載，應并聯1N4148續流二極管

2. 極限參數警示

避免在VDD>5.5V環境下工作，可能引發柵氧擊穿

驅動電流超過25mA時需外接緩沖三極管（如2N3904）

3. ESD防護措施

建議在按鍵端口添加TVS二極管（如SMAJ5.0A），可提升HBM等級至8kV。

當前市場同類型號對比顯示，EH5404-2768-AF8E開關電源控制芯片在2μA級低功耗芯片中性價比突出，批量采購單價低于0.12美元（1k pcs）。隨著智能家居設備向紐扣電池供電方向發展，該芯片的微型封裝（SOT-23-6）和溫度穩定性將成為關鍵競爭優勢。未來可通過集成電容觸摸感應或無線控制接口進一步拓展應用邊界。
