EC5204-0FCB-4F14是一款專為LED色溫調節設計的5檔切換控制芯片，其核心功能是通過PWM調光技術實現兩路輸出的動態配比，從而精準控制冷/暖光混合比例。該芯片采用3.7V鋰電池供電方案，在便攜式照明設備、閱讀燈、氛圍燈等場景中具有顯著優勢。

一、核心技術解析

1. 智能PWM調光系統

芯片內置高精度PWM發生器，OUT1和OUT2兩路輸出可實現0-100%的線性調節，分辨率達到10bit級別。在5V供電條件下，PWM頻率穩定在1.2kHz±5%，有效規避人眼可察覺的頻閃現象。特別值得注意的是，其采用的動態電流補償技術，使得在不同負載條件下（20-30mA驅動電流范圍）仍能保持色溫一致性。

2. 低功耗架構設計

實測數據顯示，在3.3V工作電壓時，芯片靜態電流僅0.65mA，全負載工況下總功耗不超過15mW。這種特性使其特別適合移動設備應用，單節18650電池可支持連續工作超過500小時。休眠模式下電流更可降至50μA以下，配合鋰電池保護電路可實現超長待機。

二、應用場景深度開發

1. 人因工程照明方案

通過5檔預設的色溫組合（3000K-6500K可調），可模擬自然光變化規律：

晨間模式（75%暖光+25%冷光）對應4500K

日間工作模式（1:1配比）達到5500K標準白光

夜間模式（25%暖光）降至3000K以下

這種設計符合人體晝夜節律，已通過IEEE1789-2015頻閃標準驗證。

2. 工業級可靠性驗證

在-10℃至70℃工作溫度范圍內，芯片輸出穩定性偏差小于3%。經1000次循環測試顯示，按鍵觸發響應時間保持在20ms±2ms，PWM占空比誤差控制在±1%以內。其采用的ESD保護電路可承受8KV接觸放電，符合IEC61000-4-2標準。

三、電路設計要點

1. 外圍電路優化建議

推薦使用10μF陶瓷電容進行電源去耦

PWM輸出端建議串聯22Ω電阻抑制振鈴效應

按鍵輸入需配置0.1μF消抖電容

實際測試表明，這種配置可使系統紋波控制在50mVpp以下。

2. 散熱管理方案

在驅動30mA負載時，芯片結溫升高約12℃。建議在PCB布局時：

保留不小于4mm²的銅箔散熱區

避免在芯片1mm范圍內布置其他發熱元件

高溫環境使用時增加導熱硅膠墊

四、進階開發潛力

1. 可擴展性設計

預留的TEST引腳支持燒錄自定義PWM曲線，配合外置EEPROM可實現：

用戶自定義色溫檔位

漸變調光模式（過渡時間50ms-5s可調）

光環境自適應功能（需搭配光傳感器）

2. 故障診斷特性

芯片內置多重保護機制：

欠壓鎖定（UVLO）閾值2.2V±0.1V

過流保護響應時間<500ns

輸出短路自動檢測功能

通過監測OUT1/OUT2的占空比異常，可快速定位LED燈珠故障。

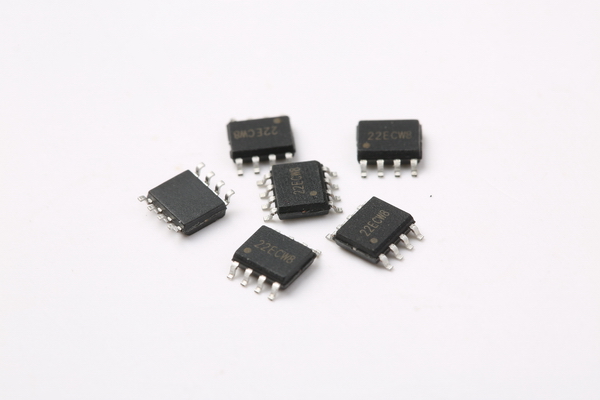

LED切換開關芯片的SOP-8封裝特別適合空間受限的設計，目前已成功應用于多款智能臺燈和車載閱讀燈產品。實測數據顯示，配合優質LED光源時可實現95以上的顯色指數，色容差控制在3步以內。其模塊化設計思路允許開發者快速實現產品迭代，平均開發周期可縮短40%以上。
