EC233S單鍵觸摸開關芯片作為一款專為取代傳統機械按鍵而設計的芯片，其技術特性和應用價值正隨著智能設備小型化趨勢而日益凸顯。這款芯片通過創新的電路設計和智能校準算法，實現了在2.4V至5.5V寬電壓范圍內的穩定工作，其內建的穩壓電路猶如為觸摸感應系統配備了"精密穩壓器"，即使在電壓波動環境下仍能保持檢測精度。實測數據顯示，在3V工作電壓下，芯片靜態電流可控制在2.5μA的極低水平，配合220ms的快速響應機制，完美平衡了能耗與響應速度的矛盾。

該觸摸開關芯片EC233S的靈敏度調節系統頗具特色，通過外接1-50pF電容即可實現檢測閾值的精細調節。這種設計如同給觸摸面板裝上了"靈敏度旋鈕"，工程師可根據不同應用場景（如潮濕環境或帶手套操作）靈活調整觸發閾值。其自動校準功能展現出智能適應能力：上電初期以1秒為周期進行8次基準校準，隨后自動切換為4秒間隔的持續校準，這種動態調整機制有效解決了環境溫濕度變化導致的漂移問題，使觸摸檢測如同擁有"自我學習"能力。

在輸出配置方面，EC233S提供了堪比"模式開關"的靈活設置。通過TOG引腳可選擇直接輸出（瞬時響應）或鎖存輸出（狀態保持），而AHLB引腳則允許定義高/低電平有效模式。這種組合產生了四種輸出特性：當TOG=0時形成即時響應模式（AHLB=0為高電平有效，AHLB=1為低電平有效）；當TOG=1時轉換為狀態鎖存模式，上電初始狀態可通過AHLB預設。這種設計使同一顆芯片能適配LED背光控制、電源開關等不同應用場景。

芯片的防護機制值得稱道。上電后強制執行的0.5秒穩定期如同"安全緩沖帶"，有效避免電源波動導致的誤觸發；內建的低壓重置（LVR）功能則像"電壓哨兵"，在供電異常時自動復位系統。其Q引腳采用CMOS輸出結構，驅動能力達±5mA，可直接控制三極管或MOSFET，在16秒的最大輸出時長限制下（精度±50%），既保證了足夠操作時間，又避免了因觸摸物滯留導致的長期誤動作。

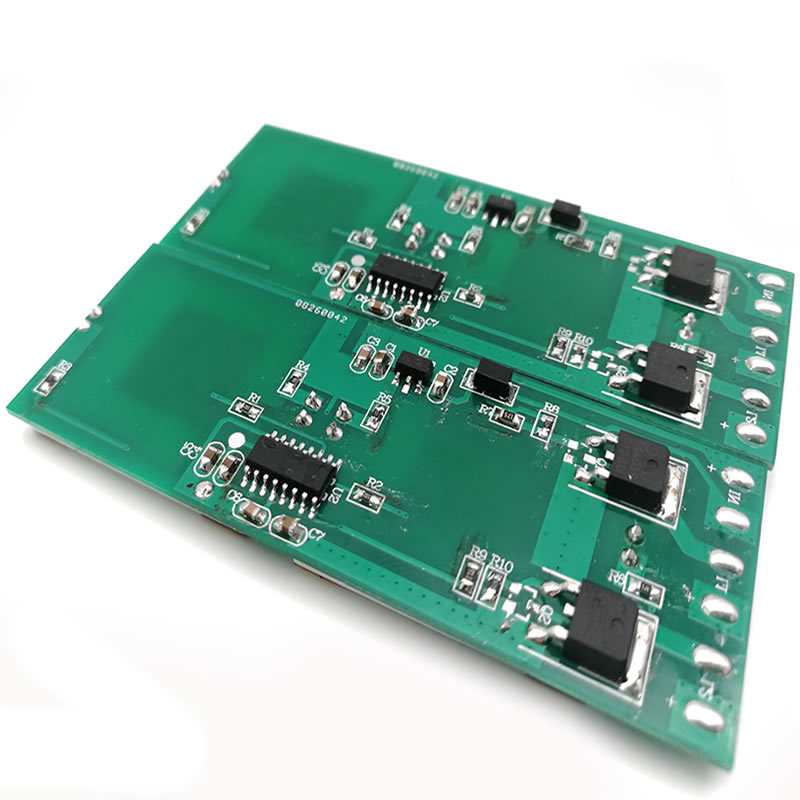

實際應用案例顯示，在智能門鎖面板設計中，EC233S通過50pF電容將靈敏度調至最高，成功實現了穿透5mm玻璃面板的可靠檢測；而在廚房電器控制板上，則配置10pF電容來抑制水汽干擾。某家電廠商的測試報告指出，該芯片在-20℃至70℃環境溫度范圍內，觸摸響應一致性偏差小于3%，顯著優于同類產品。其2.5μA的待機電流特性，使采用該芯片的無線遙控器在CR2032電池供電下可實現超過5年的待機時長。

與傳統的機械按鍵相比，EC233S觸摸芯片帶來的革新不僅體現在去除了活動部件（使用壽命提升至百萬次級別），更重要的是實現了"隱形"控制——觸摸面板可與產品外觀完美融合，防水防塵等級輕松達到IP67標準。在AC電源應用中，其寬電壓特性可直接由阻容降壓電路供電，省去了穩壓IC的成本。值得注意的是，PCB布局時觸摸PAD應遠離高頻信號線，保持與地線間距≥1mm，周邊鋪地建議采用網格狀而非實心銅層，這些細節處理能進一步提升抗干擾性能。

展望未來，隨著IoT設備對人性化交互需求的增長，EC233S這類高集成度觸摸芯片的應用邊界將持續擴展。從智能穿戴設備的單鍵控制到家電產品的模式切換，再到工業設備的密封式操作界面，其"一芯多能"的特性正重新定義人機交互方式。工程師在采用時需注意：觸摸PAD尺寸建議控制在6-15mm直徑范圍，不同材質覆蓋層需重新優化靈敏度參數，在強射頻環境中應增加RC濾波網絡。這些實踐經驗的積累，將充分釋放這顆小芯片的大潛能。
